Manual de instrucciones de la batería HumsiENK de 12 V y 100 Ah LiFePO4

1. Introducción

Este manual proporciona información esencial para el uso seguro y eficiente de su batería HumsiENK de 12 V y 100 Ah LiFePO4. Lea atentamente estas instrucciones antes de la instalación, el uso o el mantenimiento para garantizar un rendimiento óptimo y una larga vida útil de la batería.

Imagen 1.1: Baterías HumsiENK 12V 100Ah LiFePO4 (paquete de 4).

2. Información de seguridad

Priorice siempre la seguridad al manipular baterías. No seguir las normas de seguridad puede provocar lesiones o daños al equipo.

• No provoque cortocircuito en los terminales de la batería.
• No exponga la batería al fuego ni al calor extremo.
• No sumerja la batería en agua ni en otros líquidos.
• Utilice únicamente cargadores LiFePO4 compatibles.
• Asegúrese de que haya una ventilación adecuada durante la carga y el funcionamiento.
• Mantener fuera del alcance de los niños.
• La batería cuenta con un sistema de gestión de batería (BMS) incorporado para protección contra sobrecarga, sobredescarga, sobrecorriente, cortocircuito, alta temperatura y baja temperatura.

Imagen 2.1: Protecciones BMS inteligentes de 100 A incorporadas.

3. Producto terminadoview

La batería HumsiENK de 12 V y 100 Ah LiFePO4 es una solución energética duradera y de alto rendimiento diseñada para diversas aplicaciones, como vehículos recreativos, sistemas de energía solar, instalaciones aisladas de la red eléctrica y motores de pesca de arrastre. Ofrece importantes ventajas.tages sobre las baterías de plomo-ácido tradicionales.

3.1 Características principales

• Duradero y de larga duración: Ofrece 5000 ciclos al 100% de profundidad de descarga (DOD) y una vida útil de hasta 10 años, seis veces más que las baterías de plomo-ácido tradicionales.
• Células de alta calidad: Construido con celdas de batería de grado A+, certificado con SDS/UN38.3/FCC/CE/ROHS por altos estándares de calidad y seguridad.
• Compacto y ligero: Con dimensiones de 8.2 x 6.6 x 10.2 pulgadas y un peso de 23.2 libras (10.5 kg), cumple con los estándares BCI Grupo 24-31, reduciendo el espacio y el peso en más del 30% en comparación con las baterías de plomo-ácido equivalentes.
• BMS integrado: Cuenta con un sistema de gestión de batería (BMS) inteligente de 100 A que protege contra diversas condiciones, incluidas baja temperatura, sobredescarga, sobrecarga, alta temperatura, cortocircuito y sobrecorriente (se desconecta automáticamente si la corriente de descarga supera los 300 ± 50 A).
• Clasificación de impermeabilidad IP67: Diseñado para ser resistente a los impactos y al agua IP67, lo que lo hace adecuado para entornos marinos y exteriores.
• Protección de baja temperatura: Funciona sin problemas en temperaturas de -4 °F (-20 °C) a 158 °F (70 °C) y se apaga automáticamente por debajo de -4 °F (-20 °C) para evitar daños.

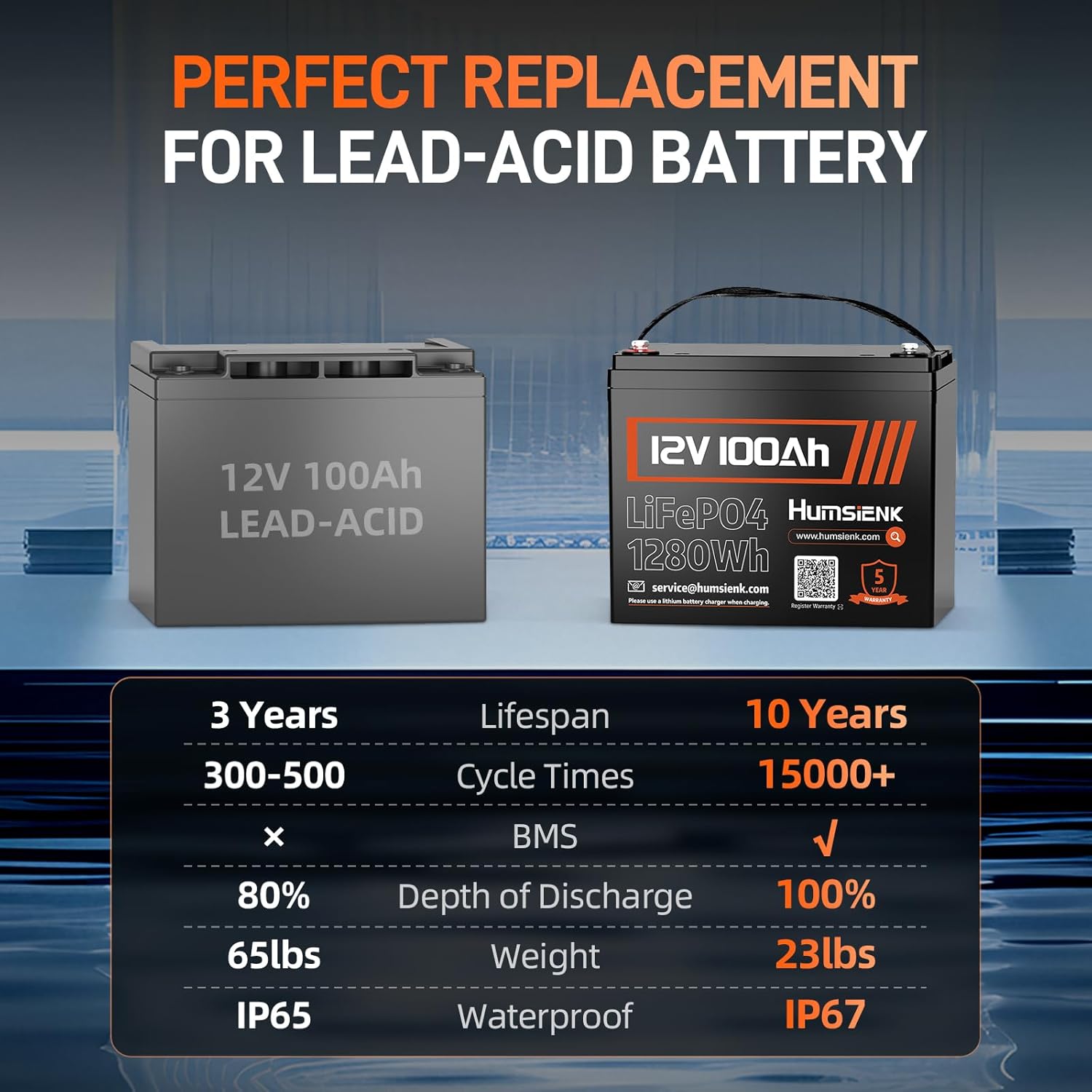

Imagen 3.1: Comparación de baterías LiFePO4 vs. baterías de plomo-ácido.

Imagen 3.2: Diseño impermeable IP67 para uso marino.

4. Configuración e instalación

La batería LiFePO4 HumsiENK 12V 100Ah está diseñada para configuraciones de sistemas flexibles.

4.1 Expansión del sistema

Esta batería admite una expansión de hasta 48 V y 20 kWh. Puede conectar hasta cuatro baterías en serie, cuatro baterías en paralelo o una combinación de ambas para crear la central eléctrica que desee. Asegúrese siempre de que todas las baterías tengan el mismo voltaje.tage y capacidad al conectar en serie o en paralelo.

• Conexión en serie: Aumenta el volumen totaltage (por ejemplo, 4 baterías de 12 V en serie = 48 V).
• Coneccion paralela: Aumenta la capacidad total (por ejemplo, 4 baterías de 100 Ah en paralelo = 400 Ah a 12 V).

Imagen 4.1: Configuraciones del sistema de batería expandible.

4.2 Aplicaciones

El diseño liviano y compacto, junto con su rendimiento robusto, hacen que esta batería sea ideal para:

• Vehículos recreativos (RV)
• Actividades al aire libre
• Embarcaciones (buscadores de peces, yates, motores de pesca de arrastre)
• Sistemas fuera de la red
• Fuentes de energía de respaldo para el hogar
• Equipos de jardinería (cortacéspedes, recortadoras)
• Dispositivos electrónicos portátiles (luces LED, teléfonos, ventiladores, computadoras portátiles)

Imagen 4.2: Aplicaciones versátiles.

5. Instrucciones de funcionamiento

5.1 Carga

La batería HumsiENK de 12 V y 100 Ah LiFePO4 admite carga rápida mediante múltiples métodos. Se puede cargar completamente en aproximadamente 2 horas, mucho más rápido que las baterías de plomo-ácido tradicionales.

• Panel solar + cargador MPPT: Recomendado ≥ 400W para una carga completa en 5 horas.
• Cargador especializado de fosfato de hierro y litio: Cargador HumsiENK 14.6 V/20 A recomendado para una carga completa en 5 horas.
• Cargador con motor en marcha: Cargador DC-DC para una carga completa en aproximadamente 5 horas.

Imagen 5.1: Tres formas de carga.

5.2 Temperatura de funcionamiento

La batería está diseñada para funcionar en un amplio rango de temperaturas. El BMS integrado proporciona protección contra cortes de energía por baja temperatura.

• Temperatura de funcionamiento: -4 °F (-20 °C) a 158 °F (70 °C).
• Corte por baja temperatura: La batería se apagará automáticamente por debajo de -4 °F (-20 °C) para evitar daños.
• Temperatura de carga: Cargue siempre la batería en un entorno con una temperatura superior a 32 °F (0 °C).

Imagen 5.2: Protección de corte por baja temperatura.

6. Mantenimiento

Un mantenimiento adecuado garantiza la longevidad y el rendimiento de su batería LiFePO4.

• Inspeccione periódicamente los terminales de la batería para detectar corrosión y asegúrese de que las conexiones sean seguras.
• Mantenga la batería limpia y seca.
• Guarde la batería en un lugar fresco y seco cuando no la utilice durante períodos prolongados.
• Evite descargar completamente la batería durante períodos prolongados.
• Si va a almacenarla durante un tiempo prolongado, cargue la batería aproximadamente hasta el 50 % de su capacidad.

7. Solución de problemas

El BMS integrado está diseñado para evitar los problemas más comunes. Si la batería no responde o no funciona como se espera, considere lo siguiente:

• Sin salida de potencia: Compruebe si la batería ha entrado en un estado de protección (p. ej., sobredescarga, sobrecorriente o baja temperatura). El BMS se desconectará automáticamente. Si se trata de una protección contra sobredescarga, vuelva a conectarlo a un cargador para reiniciarlo.
• No cobrar: Asegúrese de que el cargador sea compatible con baterías LiFePO4 y funcione correctamente. Compruebe que la temperatura ambiente sea superior a 0 °C (32 °F), ya que el BMS impedirá la carga por debajo de esta temperatura.
• Rendimiento reducido: Verifique que todas las conexiones estén bien apretadas y libres de corrosión. Asegúrese de que la carga esté dentro de los límites especificados de la batería.
• Sobrecorriente/Cortocircuito: El BMS desconectará automáticamente la batería. Retire la carga o elimine el cortocircuito y vuelva a conectarla para reiniciarla.

Si los problemas persisten, comuníquese con el servicio de atención al cliente de HumsiENK.

8. Especificaciones

Imagen 8.1: Dimensiones físicas y ajuste del grupo 24.

9. Garantía y soporte

HumsiENK se compromete a proporcionar productos de alta calidad y satisfacción del cliente.

• Garantía: La batería HumsiENK de 12 V y 100 Ah LiFePO4 tiene una garantía de 5 años. Consulte la tarjeta de garantía incluida con el producto para obtener más información e instrucciones de registro.
• Atención al cliente: Para asistencia técnica, resolución de problemas o reclamos de garantía, comuníquese con el servicio de atención al cliente de HumsiENK.

Imagen 9.1: Información de soporte y garantía de HumsiENK.
