FNIRSI FNIRSI-GC-02

Manual del usuario del detector de radiación nuclear con contador Geiger FNIRSI

Modelo: FNIRSI-GC-02

Marca: FNIRSI

Introducción

El contador Geiger FNIRSI-GC-02 es un detector de radiación nuclear portátil diseñado para la medición precisa de radiación gamma (γ), rayos X y beta (β). Con pantalla IPS, batería recargable y múltiples unidades de dosificación, este dispositivo proporciona monitoreo en tiempo real y seguimiento de dosis acumulada en diversos entornos. Su diseño compacto y su interfaz intuitiva lo convierten en una herramienta esencial para la seguridad personal, las aplicaciones industriales y el monitoreo ambiental.

Contador Geiger principal FNIRSI-GC-02 view

Imagen: Frente view del contador Geiger FNIRSI-GC-02, mostrando su pantalla IPS y botones de control.

Guía de configuración

1. Desembalaje e inspección inicial

Retire con cuidado el contador Geiger de su embalaje. Inspeccione el dispositivo para detectar cualquier daño visible. Asegúrese de que todos los accesorios, incluyendo el cable de carga y la cuerda para colgarlo, estén presentes.

Imagen: Contenido del paquete FNIRSI-GC-02, incluido el dispositivo, cuerda para colgar, cable de carga y manual de instrucciones.

2. Carga del dispositivo

El FNIRSI-GC-02 incorpora una batería de litio recargable de 850 mAh. Para un rendimiento óptimo, cargue completamente el dispositivo antes del primer uso.

Conecte el cable de carga USB provisto al puerto de carga del dispositivo.
Conecte el otro extremo del cable USB a un adaptador de corriente USB estándar (no incluido) o al puerto USB de una computadora.
El indicador de batería en la pantalla IPS mostrará el estado de carga. Una carga completa suele tardar hasta 6 horas.
Desconecte el cargador una vez que la batería esté llena para prolongar su vida útil.

Imagen: Primer plano del FNIRSI-GC-02 que muestra el puerto de carga USB-C y el proceso de carga.

Instrucciones de funcionamiento

1. Encendido y apagado

Para encender, mantenga presionada la tecla Aceptar/Botón de encendido (botón central con símbolo de encendido) hasta que la pantalla se ilumine.
Para apagar, mantenga pulsado el Aceptar/Botón de encendido hasta que la pantalla se apague.

2. Comprensión de la pantalla

La pantalla IPS proporciona lecturas de radiación en tiempo real y varios parámetros operativos.

Pantalla FNIRSI-GC-02 con características clave destacadas

Imagen: La pantalla FNIRSI-GC-02 muestra el valor acumulativo en tiempo real, el valor de alarma actual y el valor de alarma acumulativo, junto con íconos para la detección de rayos X y rayos Y.

Valor acumulado en tiempo real: Muestra la tasa de dosis de radiación actual (por ejemplo, uSv/h).
Valor de alarma actual: Muestra el umbral establecido para alertas de radiación inmediatas.
Valor de alarma acumulativo: Muestra el umbral establecido para las alertas de radiación total acumulada.
Indicador de batería: Muestra el nivel actual de la batería.
Tiempo: Muestra el tiempo de monitorización transcurrido.

3. Navegación por menús y configuraciones

Utilice los botones de navegación (Up, Abajo, Izquierda, Bien, OK, Ajustes) para ajustar los parámetros del dispositivo.

Presione el Botón de configuración (icono de engranaje) para ingresar al menú de configuración.
Utilice el Up y Abajo Botones para navegar por las opciones del menú.
Prensa OK para seleccionar una opción o confirmar una configuración.
Presione el Botón izquierdo (flecha hacia atrás) para regresar al menú anterior o a la pantalla principal.

4. Configuración de umbrales de alarma

El dispositivo admite alarmas audibles y visuales cuando los niveles de radiación superan los límites preestablecidos.

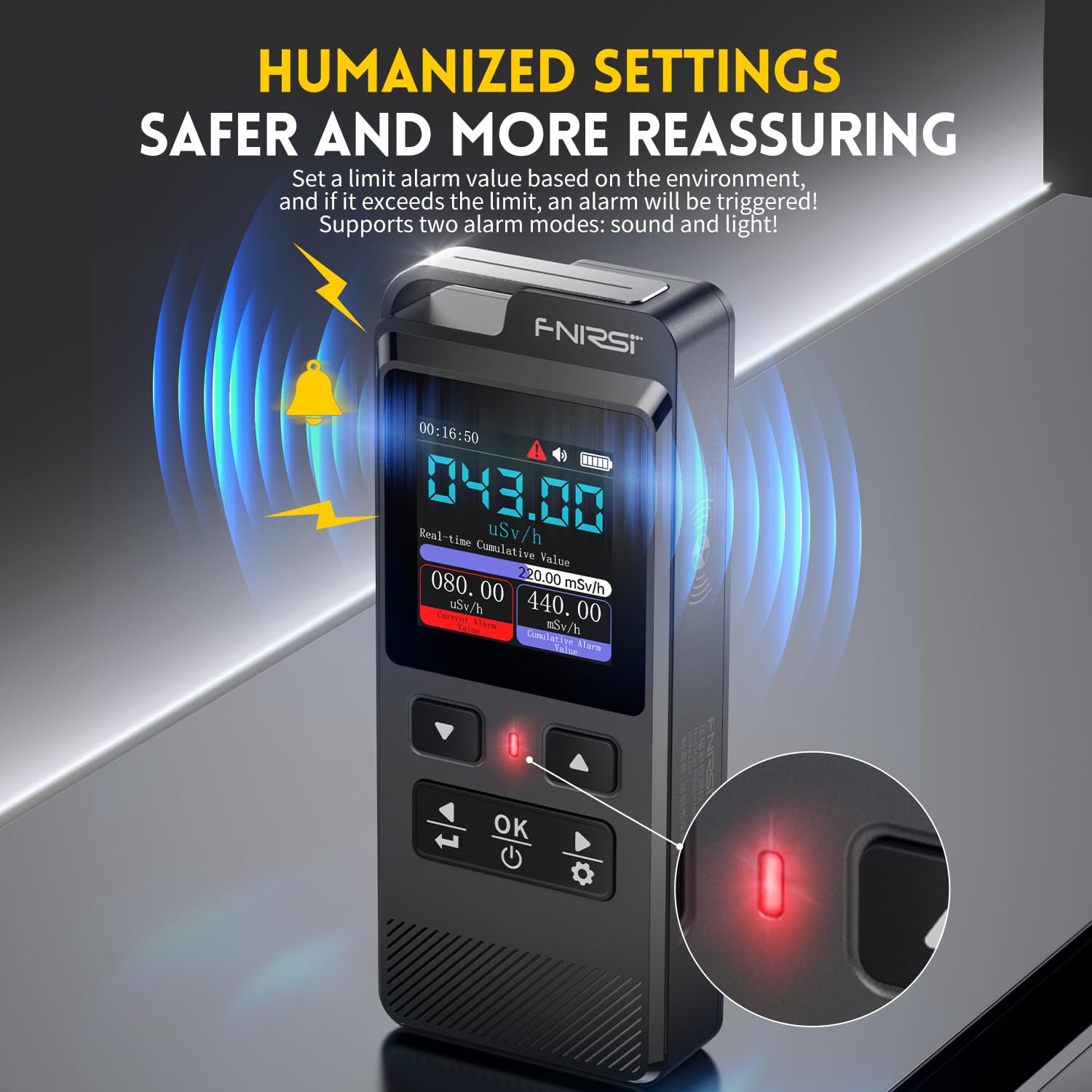

Configuración de alarma y alerta visual FNIRSI-GC-02

Imagen: El FNIRSI-GC-02 muestra un estado de alarma con una luz roja intermitente y un ícono de alerta audible, lo que indica que los niveles de radiación han excedido el límite establecido.

Entrar en el Menú de configuración.
Navegar a Configuración de alarma.
Ajustar el Valor de alarma actual (tasa de dosis) y Valor de alarma acumulativo (dosis total) utilizando la Up y Abajo botones.
Confirme la configuración con el Botón OK.

5. Modos de monitoreo

El dispositivo ofrece múltiples interfaces de monitoreo para un análisis detallado.

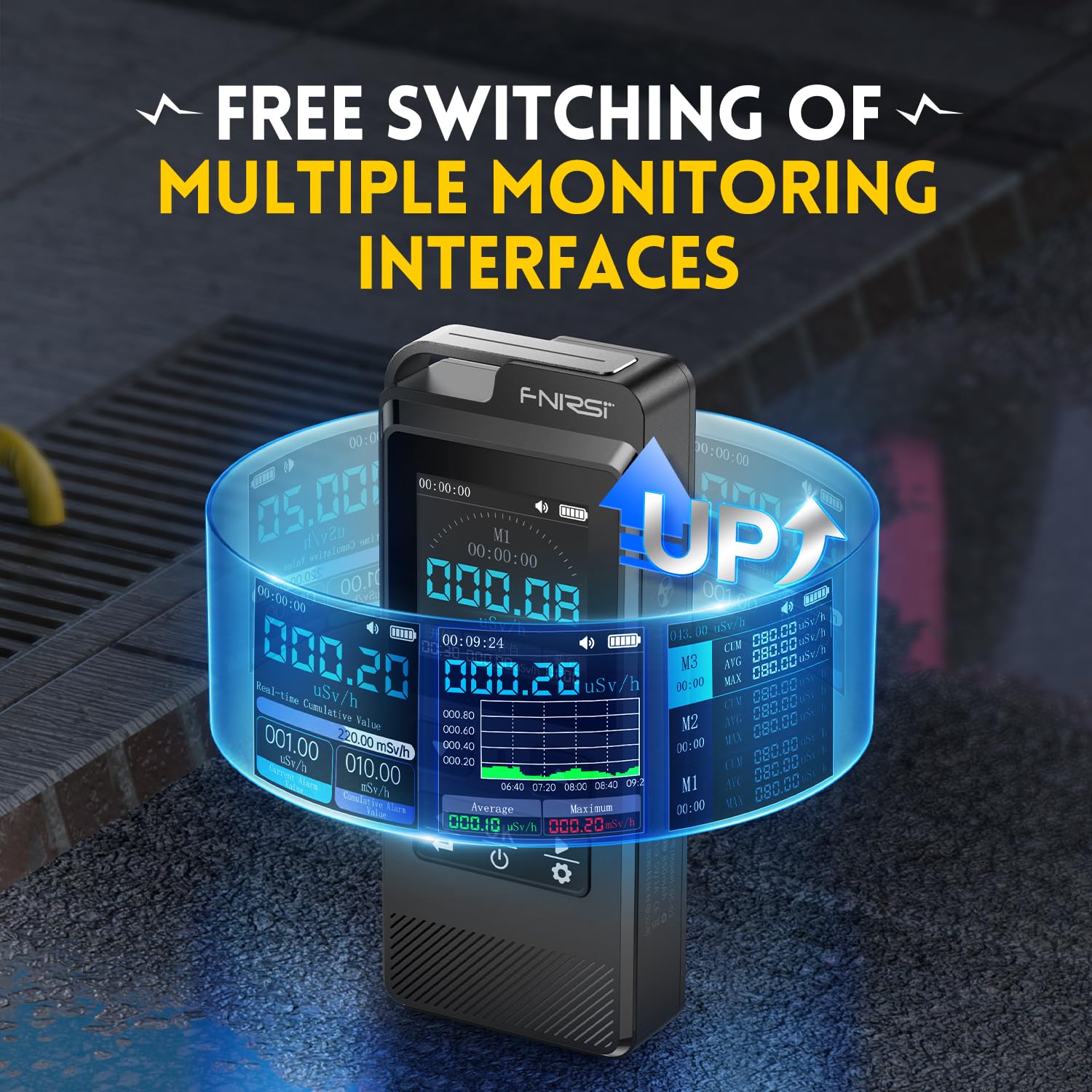

Interfaces de monitorización múltiple FNIRSI-GC-02

Imagen: El FNIRSI-GC-02 muestra varias interfaces de monitoreo, incluido un gráfico en tiempo real de los niveles de radiación a lo largo del tiempo y diferentes datos. views.

Desde la pantalla principal, utilice el Botones izquierdo/derecho para cambiar entre diferentes modos de visualización, como visualización numérica en tiempo real, gráfico histórico y datos acumulativos views.

6. Función de suspensión automática

Para conservar la batería, el dispositivo cuenta con una función de suspensión automática.

Configuración de suspensión automática del FNIRSI-GC-02

Imagen: El menú de configuración del FNIRSI-GC-02 que muestra la opción de suspensión automática, con tiempos de suspensión ajustables de 5 a 60 minutos.

En el Menú de configuración, navegar a Configuración de sueño.
Habilite o deshabilite la función de suspensión y configure el tiempo de inactividad deseado antes de que el dispositivo entre en modo de suspensión.

Mantenimiento

1. Limpieza

Para mantener el rendimiento y la apariencia del dispositivo:

Limpie el exterior con un paño suave y seco.
No utilice limpiadores abrasivos, disolventes ni productos químicos fuertes, ya que pueden dañar el casing o pantalla.
Asegúrese de que no entren líquidos en los puertos o aberturas del dispositivo.

2. Cuidado de la batería

La batería de polímero de litio incorporada requiere un cuidado adecuado para una mayor longevidad:

Recargue el dispositivo cuando el indicador de batería muestre baja energía.
Evite descargar completamente la batería con frecuencia.
Si almacenará el dispositivo durante un período prolongado, cárguelo aproximadamente al 50 % y recárguelo cada pocos meses para evitar una descarga profunda.
Utilice únicamente el cable de carga proporcionado o un cable USB de alta calidad compatible.

3. Almacenamiento

Guarde el contador Geiger en un lugar fresco y seco, alejado de la luz solar directa, temperaturas extremas y humedad alta. Manténgalo alejado de campos magnéticos fuertes y sustancias corrosivas.

Solución de problemas

Problema	Posible causa	Solución
El dispositivo no se enciende.	La batería está agotada.	Cargue el dispositivo durante al menos 30 minutos.
El dispositivo no se enciende.	El botón de encendido no se mantiene presionado el tiempo suficiente.	Mantenga presionado el botón OK/Encendido durante 3 a 5 segundos.
Lecturas inexactas.	Interferencia de otros dispositivos electrónicos.	Manténgase alejado de campos electromagnéticos fuertes.
Lecturas inexactas.	Dispositivo no calibrado (poco probable para el usuario).	Comuníquese con el servicio de atención al cliente si los problemas persisten después de la resolución de problemas básica.
La alarma no suena.	El volumen de la alarma está desactivado o es demasiado bajo.	Verifique la configuración de la alarma en el menú y ajuste el volumen.
La alarma no suena.	Nivel de radiación por debajo del umbral de alarma.	Verifique la configuración del umbral de alarma.
Pantalla congelada o no responde.	Fallo temporal del software.	Realice un reinicio suave manteniendo presionado el botón de encendido hasta que el dispositivo se reinicie o deje que la batería se descargue y se recargue.

Presupuesto

Dimensiones y especificaciones técnicas del FNIRSI-GC-02

Imagen: Diagrama detallado que muestra las dimensiones del FNIRSI-GC-02 y una tabla de sus especificaciones técnicas.

Característica	Detalle
Número de modelo	FNIRSI-GC-02
Dimensiones del producto	106.5 x 44.5 x 25 mm (4.1 x 1.8 x 1 pulgadas)
Peso	4.66 onzas
Tipo de radiación de detección	Radiación ionizante (rayos γ, rayos X, rayos β)
Detector	Tubo de compensación de energía GM (tubo contador Geiger)
Tasa de dosis actual	0.00-100000 μSv/h (10 mSv/h)
Dosis acumulada equivalente	0.00 μSv-500.0 mSv
Rango de energía	48 KeV-1.5 Me V ≤±30 % (para 137Cs)
Sensibilidad	80 CPM/μSv (para Co-60)
Unidades de dosificación	μSv/h, μGy/h, mR/h, CPS, CPM
Tipo de batería	1 batería de polímero de litio (incluida)
Capacidad de la batería	850 mAh
Método de alarma	Luz, Sonido
Idiomas compatibles	Chino, inglés, ruso, alemán, japonés, portugués, español, coreano

Escenarios de uso

Imagen: Representación visual de varios entornos donde se puede utilizar el FNIRSI-GC-02, incluidos escenarios de la vida diaria, industriales, médicos y de protección personal.

Entorno de vida diaria: Detección de radiación de fuentes sospechosas como productos importados, joyas y materiales de construcción.
Entorno industrial: Monitoreo en sitios de residuos nucleares, transporte de fuentes de radiación, plantas mineras, reciclaje de acero y metalurgia.
Entorno médico: Uso en radiología, TC, CR, DR, equipos de irradiación de sangre y con nucleidos radiactivos o fármacos yodados.
Protección personal: Salud ocupacional, aduanas, personal médico, mujeres embarazadas y seguridad personal en general.

Garantía y soporte

Los productos FNIRSI se fabrican con altos estándares de calidad. Para obtener información específica sobre la garantía, consulte la tarjeta de garantía incluida con su producto o visite el sitio web oficial de FNIRSI. webSitio. Si tiene algún problema o necesita asistencia técnica, comuníquese con el servicio de atención al cliente de FNIRSI a través de sus canales oficiales.

Para obtener la información de soporte y las preguntas frecuentes más recientes, visite Tienda FNIRSI en Amazon.
