Manual del usuario del estéreo para coche Android Rimoody 2+64G para Ford Focus 2012-2018

1. Producto terminadoview

Este manual proporciona instrucciones detalladas para la instalación, operación y mantenimiento de su estéreo para auto Android Rimoody 2+64G, diseñado específicamente para los modelos Ford Focus de 2012 a 2018. Esta unidad principal cuenta con una pantalla táctil de 9 pulgadas, compatibilidad inalámbrica con Carplay y Android Auto, navegación GPS, Bluetooth, conectividad Wi-Fi, radio FM/RDS y admite una cámara de respaldo con controles en el volante.

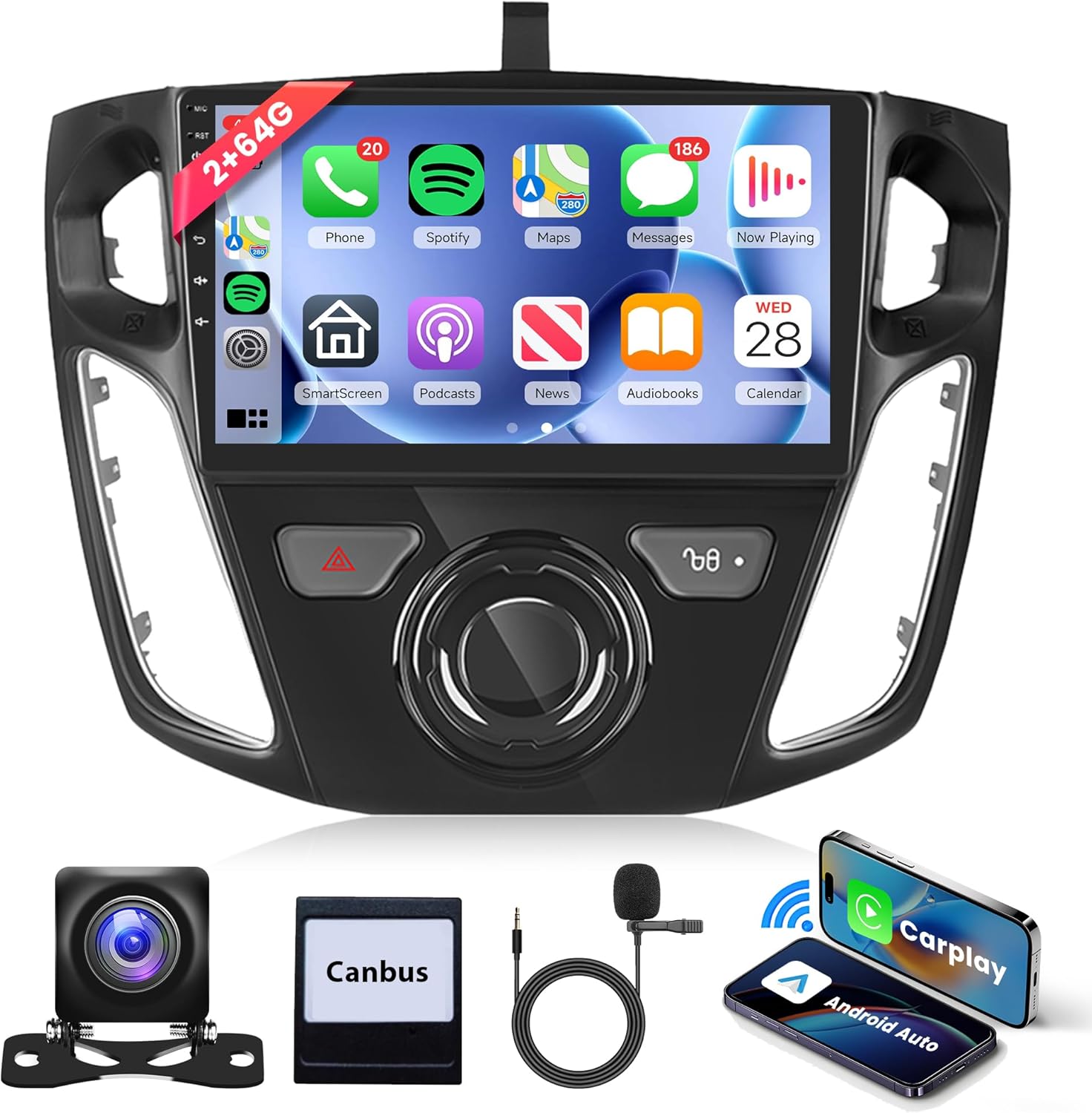

Imagen 1.1: Estéreo para automóvil Android Rimoody 2+64G con accesorios incluidos.

2. ¿Qué hay en la caja?

Verifique que todos los componentes estén presentes antes de comenzar la instalación:

• Radio de coche
• Micrófono (micrófono)
• Antena GPS
• Cámara de respaldo
• Manual de usuario
• Cable de alimentación
• Cables de entrada/salida RCA
• Cables USB (x2)
• radiocable
• Caja de protocolo (Canbus)
• Herramienta de instalación
• Línea de conversión de luz de emergencia
• Cable de entrada de cámara trasera

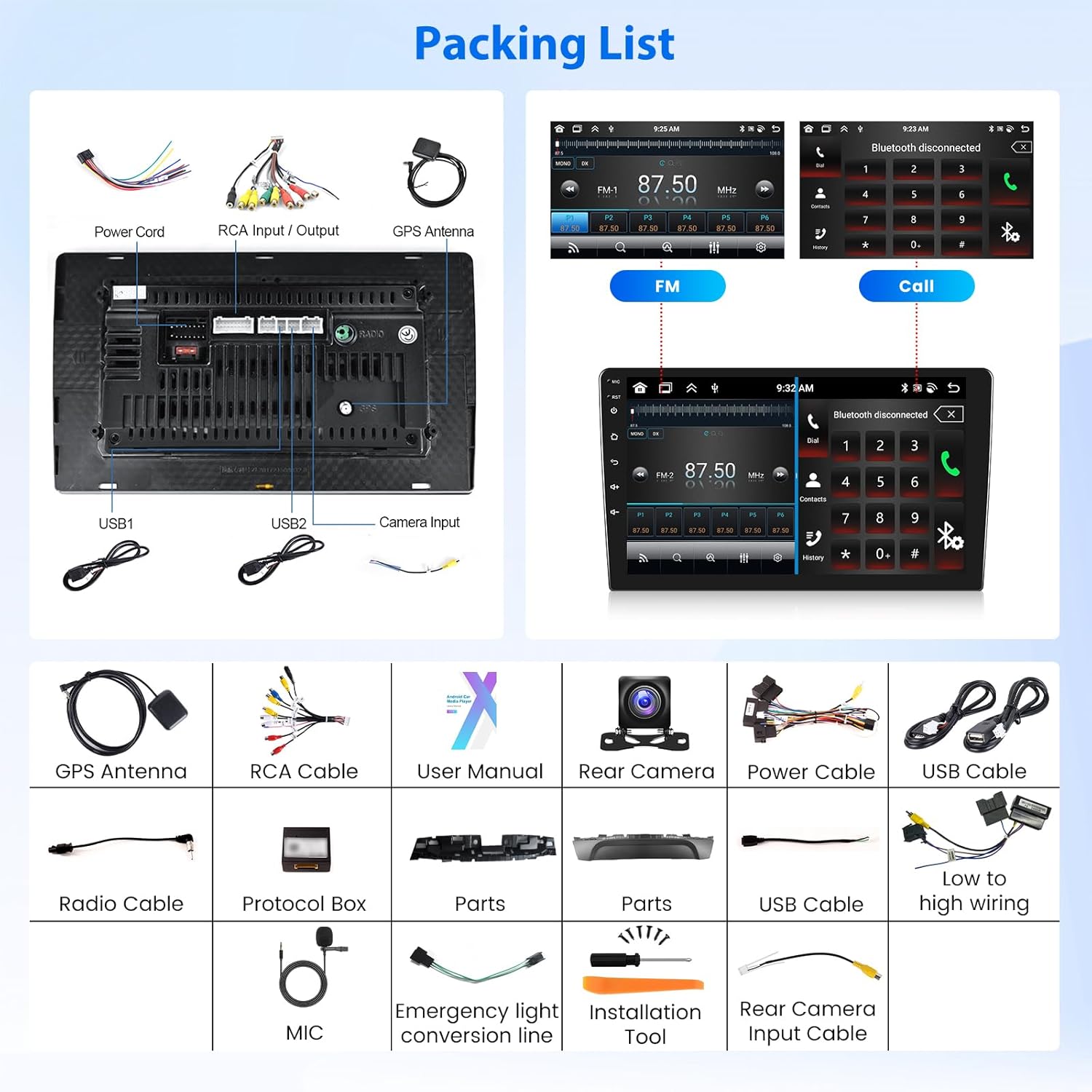

Imagen 2.1: Representación visual de los componentes incluidos.

3. Configuración e instalación

Una instalación correcta es crucial para un rendimiento óptimo. Si no está familiarizado con el cableado de audio para automóviles, se recomienda que la instalación la realice un profesional.

3.1 Comprobación de compatibilidad

Asegúrese de que su Ford Focus sea un modelo entre 2012 y 2018. Verifique que las dimensiones y la forma de la consola central de su vehículo coincidan con la unidad principal antes de continuar. Si tiene alguna duda, consulte con un profesional o con el fabricante.

3.2 Instrucciones de cableado

Consulte el diagrama de cableado incluido en el manual de usuario. Preste especial atención a la conexión de la función SYNC:

• Si su vehículo original está equipado con la función SYNC, es necesario conectar la interfaz correspondiente.
• Si su vehículo original no tiene la función SYNC, no es necesario conectar esta interfaz de alimentación. No tiene ninguna otra función ni propósito.

Imagen 3.1: Conexiones de cableado, resaltando la interfaz SYNC.

3.3 Comparación de instalaciones

La nueva unidad principal se integra perfectamente en el tablero de tu Ford Focus, reemplazando el estéreo de fábrica. La herramienta de instalación incluida facilita la extracción de la unidad original y la instalación de la nueva.

Imagen 3.2: Comparación visual del tablero antes y después de instalar el estéreo para auto Android Rimoody.

4. Instrucciones de funcionamiento

Esta sección detalla las funciones principales y cómo operar su estéreo para automóvil Android.

4.1 Carplay inalámbrico/Android Auto y Mirror Link

La unidad principal es compatible con CarPlay y Android Auto, tanto inalámbricos como con cable, lo que permite una integración perfecta con tu smartphone. Disfruta de llamadas manos libres, acceso a contactos, correos electrónicos, notificaciones, navegación por mapas, música y vídeos. La función Mirror Link también te permite ver la pantalla de tu teléfono directamente en la unidad principal.

Imagen 4.1: Másview de capacidades de Carplay, Android Auto y Mirror Link.

4.2 Navegación GPS y conectividad WiFi

El módulo GPS integrado permite la navegación con software preinstalado o aplicaciones descargables como Waze, con mapas sin conexión. Conéctate a una red Wi-Fi para acceder a servicios en línea, descargar aplicaciones de Play Store y navegar por internet.

Imagen 4.2: Interfaz de navegación GPS y opciones de conectividad Wi-Fi.

Radio FM/RDS 4.3 y Bluetooth

Accede a radio FM de alta calidad con varias emisoras presintonizadas. El RDS (Sistema de Datos de Radio) muestra la información de la emisora. La conectividad Bluetooth permite llamadas con manos libres, sincronizar la agenda telefónica y transmitir música desde tu dispositivo móvil.

Imagen 4.3: Llamadas Bluetooth, interfaz de radio FM/RDS y ecualización de audio.

Cámara de reversa 4.4 AHD y control del volante (SWC)

La cámara de respaldo AHD incluida proporciona una visión trasera clara. view, que ayuda a estacionar con seguridad y a evitar obstáculos al dar marcha atrás. La unidad es compatible con los controles del volante de su vehículo, lo que permite un manejo cómodo sin distraer la atención de la carretera. Puede configurar los botones del volante mediante la configuración del sistema.

Imagen 4.4: Pantalla de cámara de respaldo e interfaz de aprendizaje de control del volante.

4.5 Configuración de audio y ecualizador

Personaliza tu experiencia de audio con el ecualizador integrado. Ajusta las bandas de frecuencia, selecciona efectos de sonido predefinidos (p. ej., pop, rock, clásica) y optimiza el campo sonoro para una escucha óptima.

Video 4.1: Muestra la interfaz de usuario, incluida la navegación, la reproducción de música, la configuración de audio (ecualizador y campo de sonido), la conexión Bluetooth, Carplay y la configuración de Android Auto.

5. Mantenimiento

Para garantizar la longevidad y el rendimiento óptimo de su estéreo para automóvil Android Rimoody, siga estas pautas de mantenimiento:

• Limpieza de pantalla: Utilice un paño suave y sin pelusa para limpiar con cuidado la pantalla táctil. Evite limpiadores abrasivos o productos químicos fuertes que puedan dañarla.
• Actualizaciones de software: Compruebe periódicamente si hay actualizaciones de software disponibles en la configuración del sistema. Las actualizaciones pueden mejorar el rendimiento, añadir nuevas funciones y optimizar la seguridad.
• Condiciones ambientales: Evite exponer la unidad a temperaturas extremas, luz solar directa durante períodos prolongados o humedad excesiva.
• Conexiones de cable: Asegúrese de que todos los cables estén bien conectados. Las conexiones flojas pueden provocar un funcionamiento intermitente.

6. Solución de problemas

Esta sección aborda problemas comunes que puede encontrar con el estéreo de su automóvil.

6.1 Sin energía/La unidad no se enciende

• Compruebe todas las conexiones eléctricas para asegurarse de que sean seguras.
• Verifique que el fusible del vehículo relacionado con el estéreo del automóvil esté intacto.
• Asegúrese de que el encendido del vehículo esté encendido.

6.2 Sin sonido

• Verifique el nivel de volumen y asegúrese de que no esté silenciado.
• Verifique que las conexiones de los altavoces sean correctas y seguras.
• Asegúrese de que esté seleccionada la fuente de audio correcta.

6.3 Desconexiones inalámbricas de Carplay/Android Auto

Si experimenta desconexiones frecuentes:

• Asegúrese de que el Bluetooth y el Wi-Fi de su teléfono estén habilitados y conectados a la unidad principal.
• Compruebe si hay interferencias de otros dispositivos inalámbricos.
• Actualice el sistema operativo de su teléfono y el software de la unidad principal a las últimas versiones.
• Reinicie tanto el teléfono como el estéreo del automóvil.
• Asegúrese de que se otorguen todos los permisos necesarios en su teléfono para Carplay/Android Auto.

6.4 Problemas con la señal GPS

• Asegúrese de que la antena GPS esté correctamente instalada y tenga una línea de visión despejada hacia el cielo.
• Verifique la configuración del GPS dentro de la unidad principal.

6.5 La pantalla táctil no responde

• Realice un reinicio suave de la unidad (consulte el manual del usuario principal para obtener instrucciones específicas).
• Asegúrese de que la pantalla esté limpia y libre de residuos.

7. Especificaciones

8. Garantía y soporte

Rimoody ofrece soporte integral para sus productos:

• Garantía de devolución de dinero: Política de devolución de dinero de 30 días.
• Garantía de reemplazo: Garantía de reemplazo de 12 meses.
• Apoyo técnico: Soporte técnico de por vida disponible.
• Garantía del fabricante: El producto incluye una garantía del fabricante de 2 años.

Para cualquier consulta sobre instalación o uso, contacte con el servicio de atención al cliente de Rimoody Tech por correo electrónico. Responderán en un plazo de 24 horas.

Además, están disponibles para su compra planes de protección:

• Plan de protección de 2 años
• Plan de protección de 3 años
• Complete Protect (plan mensual que cubre compras elegibles)
