Manual del usuario del dron GPS X-IMVNLEI X9

1. Introducción

Gracias por la compraasinEl dron GPS X-IMVNLEI X9. Este avanzado cuadricóptero RC está diseñado para adultos e incluye una cámara 4K, retorno automático GPS, modo Sígueme y potentes motores sin escobillas para un vuelo estable y prolongado. Lea este manual detenidamente antes de operar el dron para garantizar un rendimiento seguro y óptimo.

2. Precauciones de seguridad

• Lea el manual: Lea siempre el manual de instrucciones completo antes de utilizar el dron.
• Restricción de edad: Este producto está destinado para uso adulto.
• Entorno de vuelo: Vuele en áreas abiertas, lejos de personas, animales, edificios y obstáculos. Evite volar cerca de aeropuertos o espacios aéreos restringidos.
• Condiciones climáticas: No vuele con vientos fuertes, lluvia, nieve o niebla.
• Seguridad de la batería: Utilice únicamente las baterías y el cargador suministrados. No sobrecargue ni cortocircuite las baterías. Guarde las baterías en un lugar fresco y seco.
• Seguridad de la hélice: Mantenga las manos, la cara y la ropa suelta alejadas de las hélices giratorias.
• Línea de visión: Mantenga siempre la línea visual con el dron durante el vuelo.
• Cumplimiento legal: Tenga en cuenta y cumpla las leyes y regulaciones locales sobre drones.

3. Contenido del paquete

• Dron GPS X-IMVNLEI X9
• Control remoto
• 2 baterías de iones de litio
• Cable de carga USB
• Hélices de repuesto
• Destornillador
• Manual de usuario
• Bolsa de transporte

4. Producto terminadoview

Familiarícese con los componentes principales de su dron X9 GPS.

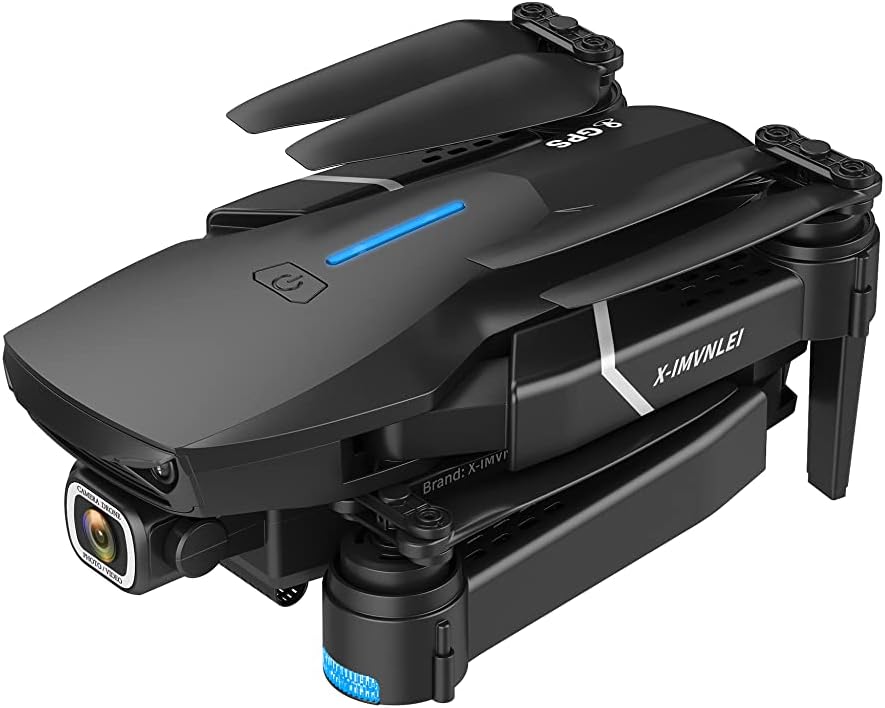

Figura 4.1: Dron GPS X-IMVNLEI X9. Esta imagen muestra el dron plegado, destacando el cuerpo principal, las hélices y la cámara frontal 4K. El botón de encendido y el indicador LED son visibles en la parte superior.

• Cámara 4K UHD: Cámara frontal para capturar fotos y vídeos de alta resolución (3840 x 2160). Lente ajustable a 90°.
• Motores sin escobillas: Proporciona un vuelo estable, mayor resistencia al viento y un funcionamiento más silencioso.
• Brazos plegables: Permite un almacenamiento compacto y portabilidad.
• Módulo GPS: Permite posicionamiento preciso, retorno automático y modos de vuelo inteligentes.
• Indicadores LED: Proporcionar información de estado (por ejemplo, energía, señal GPS).
• Compartimento de la batería: Ubicado en la parte trasera del dron para facilitar la inserción de la batería.

5. Configuración

5.1. Instalación y carga de la batería

1. Bateria de Drone: Inserte la batería de iones de litio completamente cargada en el compartimiento de la batería del dron hasta que encaje en su lugar.
2. Cargando: Conecte el cable de carga USB a la batería del dron (o al cargador externo, si lo incluye) y a un adaptador de corriente USB de 5 V/2 A. El indicador de carga mostrará el estado de carga y se apagará cuando esté completamente cargado. El tiempo de carga es de aproximadamente 120 a 180 minutos.
3. Batería del mando a distancia: El control remoto suele usar pilas recargables internas o pilas AA estándar. Asegúrese de que esté cargado o de que tenga pilas nuevas.

5.2. Despliegue del dron

Despliegue con cuidado los brazos del dron, uno por uno, hasta que estén completamente extendidos y bloqueados. Asegúrese de que todos los brazos estén bien bloqueados antes del vuelo.

5.3. Configuración del control remoto

1. Encendido: Mantenga presionado el botón de encendido en el control remoto hasta que se encienda.
2. Emparejamiento: Enciende el dron. Colócalo sobre una superficie plana y nivelada. Mueve el joystick izquierdo hacia arriba y luego hacia abajo para emparejar el dron con el control. Las luces indicadoras del dron dejarán de parpadear y se iluminarán fijas una vez emparejado.
3. Calibración GPS: Tras el emparejamiento, realice la calibración del GPS según las indicaciones de los indicadores LED del dron o de la aplicación. Esto suele implicar girar el dron horizontal y verticalmente.

5.4. Instalación de la aplicación (opcional, pero recomendada)

Descarga la aplicación oficial del dron X-IMVNLEI desde la tienda de aplicaciones de tu smartphone. Conecta tu teléfono a la red Wi-Fi del dron (normalmente llamada "X9-XXXXXX") para activar la función FPV (primera persona). View) y acceder a funciones de vuelo avanzadas.

6. Operación del dron

6.1. Lista de verificación previa al vuelo

• Asegúrese de que las baterías del dron y del controlador estén completamente cargadas.
• Compruebe que las hélices estén bien sujetas y sin daños.
• Confirme que los brazos del dron estén completamente desplegados y bloqueados.
• Verifique que la señal GPS sea fuerte (al menos 7-8 satélites bloqueados para un vuelo GPS estable).
• Elija una zona de vuelo abierta y segura.

6.2. Despegue y aterrizaje

• Despegue con una sola tecla: Presiona el botón de despegue con una sola tecla en el control remoto o en la app. El dron ascenderá automáticamente a una altitud segura.
• Despegue manual: Empuja ambos joysticks hacia abajo y hacia afuera para encender los motores. Empuja lentamente el joystick izquierdo hacia arriba para ascender.
• Aterrizaje con una sola tecla: Presiona el botón de aterrizaje con una sola tecla. El dron descenderá lentamente y aterrizará automáticamente.
• Aterrizaje manual: Baja lentamente el joystick izquierdo para descender. Una vez en tierra, baja ambos joysticks para detener los motores.

6.3. Controles de vuelo

6.4. Funciones del GPS

• Retorno automático del GPS: Cuando el dron pierde señal, está fuera de alcance o tiene poca batería, regresará automáticamente a su punto de despegue. Esta función requiere una señal GPS potente en el punto de despegue.
• Modo Sígueme: El dron seguirá automáticamente al control remoto o a su teléfono inteligente (si usa la aplicación) a una distancia y altitud establecidas.
• Vuelo de punto de referencia: (A través de la aplicación) Dibuje una ruta en el mapa en la aplicación y el dron volará a lo largo de la ruta especificada.
• Punto de interés: (A través de la aplicación) Seleccione un punto central y el dron girará a su alrededor en un radio y altitud establecidos, capturando imágenes.tage.

6.5. Operación de la cámara

• Captura de fotos: Presione el botón de foto dedicado en el control remoto o toque el ícono de foto en la aplicación.
• Grabación de vídeo: Presione el botón de video dedicado en el control remoto o toque el ícono de video en la aplicación para iniciar/detener la grabación.
• Ajuste del ángulo de la cámara: Utilice el botón/disco de inclinación de la cámara en el control remoto o la interfaz de la aplicación para ajustar la lente ajustable de 90°.
• Almacenamiento: Las fotos y los vídeos normalmente se guardan en una tarjeta microSD insertada en el dron (no incluida) o directamente en el teléfono inteligente conectado a través de la aplicación.

7. Mantenimiento

• Limpieza: Utilice un paño suave y seco para limpiar el cuerpo del dron y la lente de la cámara. No utilice productos químicos agresivos.
• Inspección de la hélice: Revise regularmente las hélices para detectar grietas, deformaciones o daños. Reemplace las hélices dañadas inmediatamente con las de repuesto proporcionadas.
• Cuidado de la batería: Guarde las baterías con aproximadamente el 50 % de carga si no las usa durante períodos prolongados. No las exponga a temperaturas extremas.
• Almacenamiento: Guarde el dron en su bolsa de transporte en un lugar fresco y seco, lejos de la luz solar directa y la humedad.

8. Solución de problemas

9. Especificaciones

• Marca: X-IMVNLEI
• Nombre del modelo: X9
• Color: NEGRO
• Peso del artículo: 190 gramos (6.7 onzas)
• Dimensiones del producto: 9.5" de largo x 7.9" de ancho x 2.8" de alto
• Resolución de captura de video: 4K (3840 x 2160)
• Resolución de salida de vídeo: 1920x1080 píxeles
• Tecnología de conectividad: Wi-Fi (transmisión FPV de 5 GHz)
• Tipo de control: Mando a distancia
• Tipo de motor: Sin escobillas
• Tipo de batería: Iones de litio (2 incluido)
• Rango de edad (descripción): Adulto

10. Garantía y soporte

Para obtener información sobre la garantía y soporte técnico, consulte los datos de contacto que se encuentran en el embalaje del producto o el sitio web oficial de X-IMVNLEI. webSitio. Conserve su recibo de compra como comprobante de compra para cualquier reclamación de garantía.

Para obtener más ayuda, comuníquese con el servicio de atención al cliente de X-IMVNLEI.
