1. Introducción
El PQWT GT-150A es un instrumento geofísico avanzado diseñado para la detección y el análisis de fuentes de agua subterránea. Mediante la selección de la frecuencia del campo eléctrico natural, este dispositivo proporciona funciones automáticas de mapeo, procesamiento y análisis de datos para identificar la ubicación de aguas subterráneas y estructuras geológicas hasta una profundidad de 150 metros. Es adecuado para diversas aplicaciones, como la perforación de pozos, los estudios geológicos y la exploración minera.
2. Componentes del producto
El sistema PQWT GT-150A incluye los siguientes componentes principales:

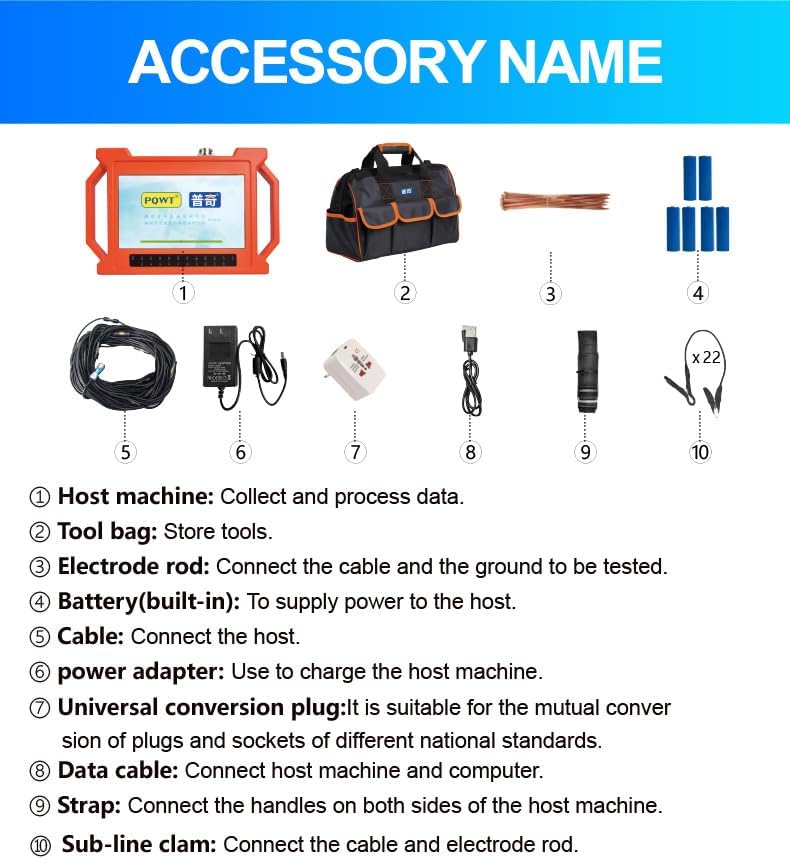

Imagen: Unidad principal y accesorios PQWT GT-150A.
- Máquina anfitriona: La unidad central para la recopilación, procesamiento y visualización de datos.
- Bolsa de herramientas: Para un cómodo almacenamiento y transporte de herramientas y accesorios.
- Varillas de electrodos: Se utiliza para conectar el cable a tierra para realizar pruebas.
- Batería (integrada): Proporciona energía a la máquina host.
- Cable: Conecta la máquina anfitriona a las varillas de electrodos.
- Adaptador de corriente: Para cargar la máquina host.
- Enchufe de conversión universal: Se adapta a varias tomas de corriente nacionales.
- Cable de datos: Conecta la máquina host a una computadora para la transferencia de datos.
- Correa: Para transportar la máquina anfitriona.
- Sublínea Clamp: Conecta el cable y la varilla del electrodo.
3. Instrucciones de configuración
Siga estos pasos para la configuración inicial del PQWT GT-150A:
- Cargue el dispositivo: Asegúrese de que la batería incorporada de la máquina host esté completamente cargada utilizando el adaptador de corriente proporcionado.
- Conectar cables: Conecte el cable principal al puerto de aviación en la máquina host.
- Conecte los electrodos: Conecte las varillas de los electrodos al cable utilizando el cable de sublínea.amps. Asegúrese de que las conexiones sean seguras.
- Posición de los electrodos: Coloque las varillas de electrodos en el suelo en los puntos de medición deseados. El sistema está diseñado para recopilar datos de 18 puntos con una sola configuración de cableado.
- Encendido: Presione el botón del interruptor de bloqueo automático para encender la máquina host.
Imagen: Usuario conectando cables al detector de agua PQWT GT-150A.
4. Instrucciones de funcionamiento
El PQWT GT-150A funciona mediante una interfaz intuitiva, controlada mediante una aplicación. El proceso implica la adquisición, el procesamiento y el análisis de datos.
4.1. Adquisición de datos
Una vez colocados correctamente los electrodos y encendido el dispositivo, inicie la recopilación de datos a través de la interfaz. El sistema puede recopilar datos de 18 puntos simultáneamente, lo que permite una detección rápida.
Imagen: PQWT GT-150A en funcionamiento durante un estudio de campo.
4.2. Procesamiento y mapeo de datos
El dispositivo procesa automáticamente los datos recopilados. Genera mapas de curvas, pro...file Mapas y representaciones 3D en tiempo real. Esta función de mapeo automático simplifica la interpretación de las estructuras geológicas subterráneas.
Imagen: Pantalla view del PQWT GT-150A que muestra los datos recopilados y el mapeo.
4.3. Almacenamiento de datos
El PQWT GT-150A puede almacenar datos de más de 999 líneas de estudio, incluidos mapas de curvas, profile Mapas y representaciones 3D. Esto facilita la creación de informes completos de perforación de pozos y la gestión de datos a largo plazo.
4.4. Función de medición suplementaria
El dispositivo admite mediciones complementarias para analizar la extensión de las estructuras geológicas. Esta función permite la recopilación de datos adicionales delante y detrás de la línea de estudio principal para obtener una comprensión más completa del subsuelo.
5. Escenarios de aplicación
El PQWT GT-150A es adecuado para una amplia gama de aplicaciones:
Imagen: Diversos escenarios de aplicación para el PQWT GT-150A.
- Detección de fuentes de agua subterránea
- Análisis de la estructura geológica
- Exploración minera
- Detección de túneles mineros
- Detección de cavidades y cuevas
- Evaluación de tuberías de presas
- Exploración de ingeniería
- Detección de gotas
- Evaluación del riesgo de deslizamientos de tierra
- Arqueología subterránea
6. Análisis e interpretación de datos
El PQWT GT-150A integra un sistema de análisis auxiliar para facilitar la interpretación de los datos recopilados. Este sistema analiza automáticamente las áreas anormales y proporciona una base científica para comprender las estructuras geológicas.
Imagen: Pantalla de análisis del asistente que proporciona puntos sugeridos.
El sistema de mapeo automático del dispositivo genera representaciones visuales del subsuelo, incluidas representaciones 3D, que son cruciales para identificar posibles zonas portadoras de agua.
Imagen: ExampImagen de una representación 3D de datos subterráneos.
7. Mantenimiento
Para garantizar la longevidad y el rendimiento óptimo de su PQWT GT-150A, tenga en cuenta las siguientes pautas de mantenimiento:
- Limpieza: Limpie periódicamente el equipo y los accesorios con un paño suave y seco. Evite el uso de limpiadores abrasivos o disolventes.
- Almacenamiento: Guarde el dispositivo en su funda protectora en un lugar fresco y seco cuando no lo utilice. Evite temperaturas y humedades extremas.
- Cuidado de la batería: Cargue completamente la batería antes de almacenarla durante un período prolongado y recárguela cada pocos meses para mantener su salud.
- Inspección de cables: Inspeccione periódicamente todos los cables para detectar signos de desgaste, cortes o daños. Reemplace los cables dañados inmediatamente para evitar problemas de funcionamiento.
8. Solución de problemas
Si tiene problemas con su PQWT GT-150A, tenga en cuenta los siguientes pasos básicos de solución de problemas:
- El dispositivo no se enciende: Asegúrese de que la batería esté cargada. Compruebe que el botón de encendido esté correctamente conectado.
- Sin adquisición de datos: Verifique que todos los cables estén bien conectados a la máquina principal y a las varillas de electrodos. Asegúrese de que las varillas de electrodos estén correctamente insertadas en el suelo.
- Lecturas inexactas: Verifique la correcta colocación de los electrodos y el contacto a tierra. Los factores ambientales a veces pueden influir en las lecturas; intente realizar la prueba nuevamente en una zona diferente si es posible.
- Problemas de software: Si la aplicación o el software del dispositivo no responden, intenta reiniciarlo. Asegúrate de que el firmware esté actualizado.
Para problemas persistentes, comuníquese con el servicio de atención al cliente de PQWT.
9. Especificaciones
Especificaciones técnicas clave del PQWT GT-150A:
Imagen: Comparación de parámetros del producto.
| Característica | Especificación |
|---|---|
| Número de modelo | GT150A |
| Método de control | Aplicación |
| La tecnología de sensores | Sensor de campo eléctrico |
| Profundidad máxima | 150 metros |
| Medición del tiempo | 5-6 minutos |
| Número máximo de canales | 18 canales |
| Resolución mínima | 0.001mV |
| Selección de puntos | 1-18 puntos opcionales |
| Controlador | CPU de alta velocidad de 32 bits |
| Conversión de AD | 16 bits 1 Msps |
| Temperatura de trabajo | -20°C ~ 50°C |
| Consumo de energía | 9W |
| Unidad de datos de medición | Componentes del campo eléctrico de diferentes frecuencias del campo magnetotelúrico Vs (mV) |
| Unidad de pantalla de visualización | Pantalla de alta definición de nivel industrial de 10.1 pulgadas (resolución 1024*600) |
| Tiempo de espera | 8 horas |
| Cable | Paso de punto de 2.5 m, paso de línea de 10 m, 54.7 m de longitud total |
| Electrodo | Estándar con 22 piezas |
| Peso del anfitrión | 1.95 kilos |
| Dimensiones del producto | 7.87 x 15.75 x 18.11 pulgadas |
| Peso del artículo | 36.7 libras |
| Baterías | Se requieren 2 batería de iones de litio (incluidas) |
Imagen: Especificaciones del modelo de la serie PQWT GTview.
10. Garantía y soporte
PQWT ofrece la siguiente cobertura de garantía para el GT-150A:
- Máquina anfitriona: Dos (2) años de garantía.
- cables: Un (1) año de garantía.
- Cargador y soporte de carga: Un (1) mes de garantía.
Para obtener asistencia técnica, reclamos de garantía o asistencia adicional, comuníquese con el servicio de atención al cliente de PQWT a través de los canales oficiales proporcionados al momento de la compra.
