Manual del usuario de la sierra de calar INGCO JS400285

1. Introducción

Gracias por elegir la sierra caladora INGCO JS400285. Esta potente herramienta de 400 W está diseñada para cortar curvas y patrones irregulares en diversos materiales como madera y metal. Con control de velocidad variable (800-3000 rpm) y un diseño ergonómico, proporciona precisión y comodidad para sus tareas de corte. Este manual proporciona información esencial para un funcionamiento seguro, mantenimiento y solución de problemas, garantizando así un rendimiento óptimo y una larga vida útil de su herramienta.

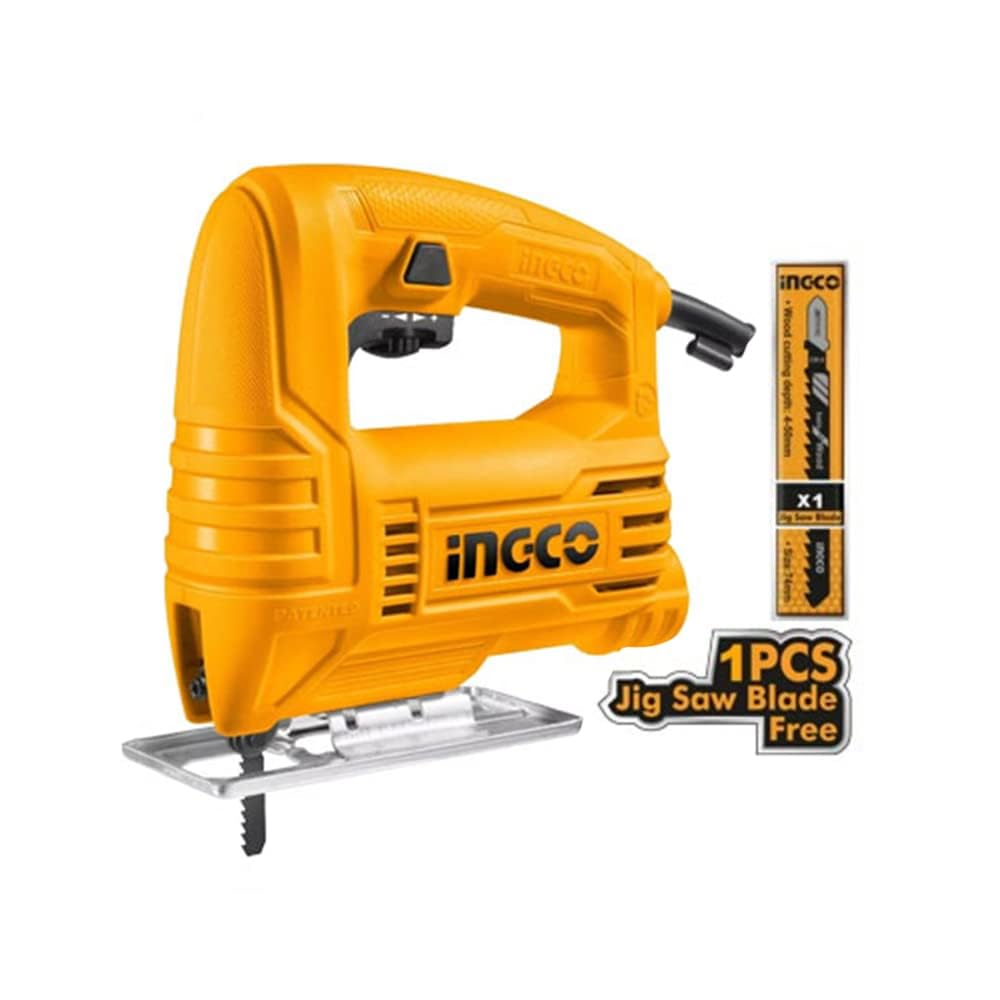

Figura 1: Sierra caladora INGCO JS400285. Esta imagen muestra el diseño general de la sierra caladora amarilla y negra con la hoja de sierra instalada.

2. Normas de seguridad

Observe siempre las precauciones básicas de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales al utilizar herramientas eléctricas. Lea atentamente todas las instrucciones antes de usarlas.

• Seguridad en el área de trabajo: Mantenga su área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes. No opere herramientas eléctricas en atmósferas explosivas, como en presencia de líquidos, gases o polvo inflamables.
• Seguridad eléctrica: Los enchufes de las herramientas eléctricas deben ser compatibles con la toma de corriente. Nunca modifique el enchufe de ninguna manera. Evite el contacto corporal con superficies conectadas a tierra, como tuberías, radiadores, cocinas y refrigeradores.
• Seguridad personal: Use siempre protección ocular. Use mascarilla antipolvo, calzado de seguridad antideslizante, casco o protección auditiva según las condiciones. No se estire demasiado. Mantenga una postura firme y el equilibrio en todo momento.
• Uso y cuidado de herramientas: No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. Desconecte el enchufe de la fuente de alimentación antes de realizar cualquier ajuste, cambiar accesorios o guardar la herramienta eléctrica.
• Seguridad de la hoja: Asegúrese de que la cuchilla esté bien instalada antes de usar la herramienta. Mantenga las manos alejadas del área de corte. Deje que la cuchilla se detenga por completo antes de dejarla en el suelo.

3. Producto terminadoview

Familiarícese con los componentes y controles de su sierra caladora INGCO JS400285 para una operación eficiente y segura.

Figura 2: Componentes clave de la sierra caladora. Este diagrama destaca las piezas principales: Mango de goma, botón de bloqueo, control de velocidad, ventilación, cable de alimentación y plataforma (placa base).

Figura 3: Características detalladas. Esta imagen ilustra el botón de bloqueo para un funcionamiento continuo, el mecanismo de empuje ajustable para variar la agresividad del corte, el mango ergonómico de goma para un agarre cómodo y las rejillas de ventilación para la refrigeración del motor.

• Mango de goma: Proporciona un agarre cómodo y seguro durante la operación.
• Botón de bloqueo: Permite un funcionamiento continuo sin mantener presionado el gatillo.
• Control de velocidad: Ajusta los golpes de la cuchilla por minuto para diferentes materiales y requisitos de corte.
• Ventilación de calor: Garantiza una refrigeración adecuada del motor durante un uso prolongado.
• Potencia de entrada: El punto de conexión eléctrica con cable para el suministro de energía.
• Plataforma (placa base): La base plana que descansa sobre la pieza de trabajo, guiando el corte.
• Empuje ajustable: Mecanismo para ajustar la acción orbital para un corte más rápido o un acabado más fino.

4. Especificaciones técnicas

La siguiente tabla describe las especificaciones técnicas clave de la sierra caladora INGCO JS400285:

Figura 4: Parámetros del producto. Esta imagen resume visualmente las especificaciones clave de la sierra caladora.

5. Montaje y configuración

Antes de utilizar su sierra caladora, asegúrese de que esté correctamente ensamblada y configurada.

1. Desembalaje: Retire con cuidado la sierra caladora y todos los accesorios del embalaje. Compruebe si presentan daños.
2. Instalación de la hoja:
   • Asegúrese de que la herramienta esté desconectada de la fuente de alimentación.
   • Localice la cuchilla clamp mecanismo (consulte Producto sobreview).
   • Inserte el vástago de la hoja de sierra en el portahojas.amp hasta que encaje en su lugar o quede firmemente fijado apretando el clamp tornillo (si aplica).
   • Tire suavemente de la cuchilla para asegurarse de que esté bien bloqueada y no se afloje durante el funcionamiento.
3. Ajuste de la placa base (cortes biselados): La placa base se puede inclinar para realizar cortes biselados. Afloje los tornillos que la sujetan, ajuste el ángulo deseado (hasta 45 grados) y apriete firmemente los tornillos. Para la mayoría de los cortes, asegúrese de que la placa base esté a 0 grados (perpendicular a la hoja).
4. Conexión a la energía: Conecte la sierra de calar a una toma de corriente adecuada de 220-240 V~50/60 Hz.

6. Operación

Siga estos pasos para un funcionamiento seguro y eficaz de su sierra caladora INGCO JS400285.

Figura 5: Sierra caladora en funcionamiento. Esta imagen muestra a un usuario con guantes de seguridad operando la sierra caladora para cortar una pieza de madera, demostrando su manejo correcto.

1. Preparación del material: Fije la pieza de trabajo firmemente con clampo una prensa para evitar el movimiento durante el corte. Marque la línea de corte claramente.
2. Selección de cuchillas: Elija la hoja adecuada para el material que está cortando (por ejemplo, hoja de madera para madera, hoja de metal para metal).
3. Ajuste de velocidad: Utilice el dial de control de velocidad para ajustar las carreras por minuto deseadas. Las velocidades más bajas suelen ser para materiales más duros o cortes intrincados, mientras que las velocidades más altas son para materiales más blandos y cortes más rápidos.
4. Comenzando el corte: Coloque el borde frontal de la placa base de la sierra caladora sobre la pieza de trabajo, asegurándose de que la hoja no toque el material. Presione el gatillo para arrancar el motor. Deje que la hoja alcance la velocidad máxima antes de trabajar con el material.
5. Corte: Guíe suavemente la sierra por la línea marcada. Aplique una presión constante y uniforme. No fuerce la herramienta; deje que la hoja haga el trabajo. Mantenga un contacto firme entre la placa base y la pieza de trabajo.
6. Acción orbital (empuje ajustable): Si su modelo tiene acción orbital, ajústela según el material. Una configuración orbital más alta proporciona cortes más rápidos y agresivos, ideales para cortes bastos en madera. Una acción orbital más baja o nula es mejor para cortes finos, plásticos y metales.
7. Terminando el corte: Sujete la pieza sobrante para evitar que se rompa y atasque la hoja. Una vez finalizado el corte, suelte el gatillo y espere a que la hoja se detenga por completo antes de levantar la herramienta de la pieza de trabajo.

7. Mantenimiento y cuidado

El mantenimiento regular garantiza la longevidad y el funcionamiento seguro de su sierra de calar.

• Limpieza: Después de cada uso, desenchufe la herramienta y utilice un cepillo o aire comprimido para eliminar el aserrín y los residuos de las ranuras de ventilación y la zona de la cuchilla. No utilice agua ni limpiadores químicos.
• Reemplazo de cuchillas: Reemplace las cuchillas desafiladas o dañadas lo antes posible. Consulte la sección "Instalación de cuchillas" para obtener el procedimiento correcto.
• Inspección del cable: Inspeccione periódicamente el cable de alimentación para detectar cualquier signo de daño, corte o desgaste. Si está dañado, solicite su reparación a un técnico cualificado.
• Almacenamiento: Guarde la sierra caladora en un lugar seco y seguro, fuera del alcance de los niños. Protéjala de la luz solar directa y de temperaturas extremas.
• Lubricación: Esta herramienta está diseñada para funcionar sin necesidad de mantenimiento en cuanto a lubricación interna. No intente lubricar los componentes internos a menos que lo especifique un técnico de servicio cualificado.

8. Solución de problemas

Si tiene problemas con su sierra caladora INGCO JS400285, consulte los siguientes problemas y soluciones comunes:

Si el problema persiste después de intentar estas soluciones, comuníquese con el servicio de atención al cliente de INGCO.

9. Garantía y atención al cliente

La sierra caladora INGCO JS400285 se fabrica con altos estándares de calidad. Según las especificaciones del producto, este artículo se encuentra sin garantía. Consulte con su punto de compra o distribuidor local de INGCO para conocer las políticas de devolución o servicio.

Para obtener más ayuda, información sobre el producto o solicitar repuestos, puede visitar la tienda oficial de Ingco en línea:

Visita la tienda Ingco en Amazon
