1. Introducción
Este manual proporciona instrucciones detalladas para la instalación, el funcionamiento y el mantenimiento de su grifo de cocina Dalmo DAKF04YD. Lea este manual detenidamente antes de la instalación y consérvelo para futuras consultas. Una instalación y un cuidado adecuados garantizarán un rendimiento óptimo y una larga vida útil de su grifo.
2. Producto terminadoview
El grifo de cocina Dalmo DAKF04YD está diseñado para cocinas modernas y ofrece funcionalidad y durabilidad. Cuenta con un caño giratorio de 360 grados y una sola palanca para un control preciso del caudal y la temperatura del agua.
Figura 2.1: Grifo de cocina Dalmo DAKF04YD. Esta imagen muestra el grifo completo, destacando su elegante diseño y acabado en acero inoxidable pulido.
Características principales:
- Caño giratorio de 360°: El caño del grifo puede girar 360 grados completos, lo que proporciona flexibilidad para diversas tareas de fregadero y necesidades de limpieza.
- Construcción duradera: Fabricado íntegramente en acero inoxidable SUS304, lo que garantiza el respeto al medio ambiente y la resistencia al óxido y la corrosión.
- Control de una sola palanca: Una sola palanca permite un ajuste fácil y preciso tanto de la temperatura del agua (caliente a fría) como del caudal.
- Cartucho de cerámica de alta calidad: Equipado con un cartucho de cerámica probado durante 500,000 ciclos, garantizando durabilidad a largo plazo y un rendimiento sin fugas.
- Aireador integrado: Cuenta con un aireador de burbujas suaves diseñado para ahorrar agua y presurizar, minimizando las salpicaduras.
Figura 2.2: Funcionalidad del grifo. Esta imagen ilustra la capacidad de giro de 360 grados del caño y los indicadores de agua caliente (rojo) y fría (azul) en la palanca para facilitar la identificación de la temperatura.
Figura 2.3: Aireador de Burbujas Suaves. Este diagrama muestra los componentes internos del aireador, diseñados para proporcionar un flujo de agua suave y sin salpicaduras, ahorrando agua.
3. Componentes incluidos
Antes de comenzar la instalación, asegúrese de que todas las piezas estén presentes y sin daños. El paquete incluye los siguientes componentes:

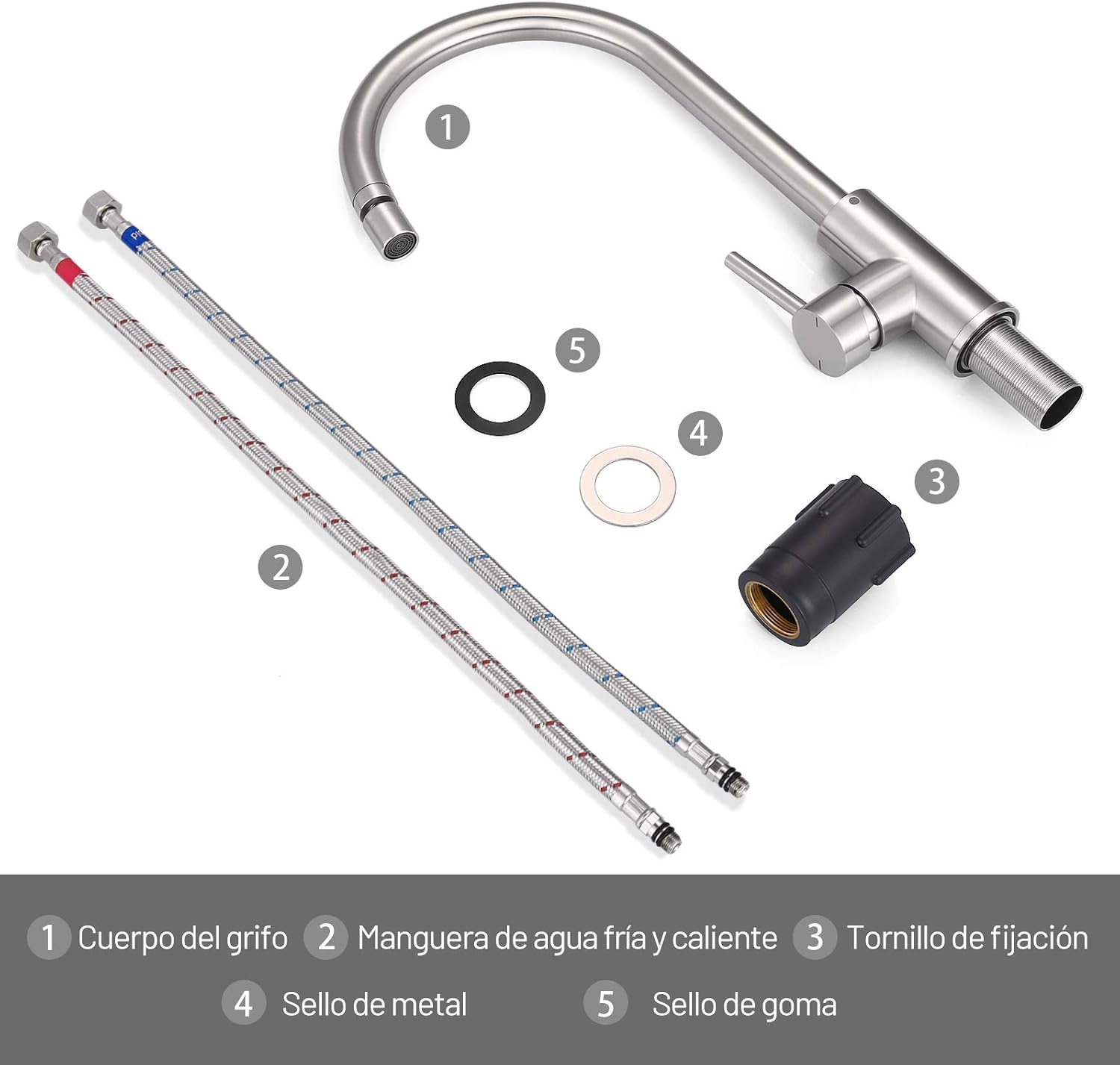

Figura 3.1: Componentes del grifo. Esta imagen muestra un despiece. view del grifo y sus partes acompañantes, etiquetadas para una fácil identificación.
- Cuerpo del grifo
- Mangueras de agua fría y caliente (marcadas en rojo para caliente, azul para fría)
- Tornillo de fijación
- Junta de metal
- Junta de goma
4. Instrucciones de instalación
Siga estos pasos cuidadosamente para una instalación correcta. Se recomiendan conocimientos y herramientas básicas de plomería.
- Prepare el grifo: Desenrosque la contratuerca del cuerpo del grifo. Retire la arandela de acero y la arandela de goma.
- Conecte las mangueras de agua: Instale las mangueras de entrada de agua caliente (roja) y fría (azul) en los puertos correspondientes del cuerpo del grifo. Asegúrese de que estén bien apretadas.
- Monte el grifo: Coloque el cuerpo principal del grifo en el orificio designado del fregadero o encimera. Desde debajo del fregadero, instale la arandela de goma, luego la arandela de acero y, por último, apriete la contratuerca para fijar el grifo.
- Conectarse al suministro de agua: Conecte las mangueras de entrada de agua fría (azul) y caliente (roja) a las líneas de suministro de agua fría y caliente de su casa, respectivamente. Apriete todas las conexiones firmemente, pero no las apriete demasiado.
- Prueba de fugas: Tras la instalación, abra lentamente las válvulas angulares (llaves de paso) de agua caliente y fría. Revise todas las conexiones para detectar fugas. Si detecta alguna, apriete suavemente las conexiones hasta que se detengan.
Figura 4.1: Grifo en funcionamiento. Esta imagen muestra el grifo Dalmo DAKF04YD instalado en un fregadero de cocina, con agua saliendo del caño, lo que demuestra una instalación exitosa.
5. Instrucciones de funcionamiento
El grifo Dalmo DAKF04YD está diseñado para un funcionamiento sencillo e intuitivo.
- Control de flujo de agua: Levante la palanca para aumentar el caudal. Bájela para disminuirlo o detenerlo.
- Control de temperatura: Mueva la palanca a la izquierda para agua caliente y a la derecha para agua fría. Ajuste la posición entre caliente y fría para alcanzar la temperatura deseada.
- Rotación del pico: El pico se puede girar 360 grados horizontalmente para dirigir el flujo de agua a diferentes áreas del fregadero.
6. Mantenimiento
La limpieza y el mantenimiento regulares ayudarán a preservar la apariencia y la funcionalidad de su grifo.
- Limpieza de la superficie: Limpie la superficie de acero inoxidable con un paño suave y jabón neutro o un limpiador no abrasivo específico para acero inoxidable. Evite usar productos químicos agresivos, limpiadores abrasivos o estropajos, ya que pueden dañar el acabado.
- Limpieza del aireador: Si el flujo de agua se restringe o es irregular, el aireador podría estar obstruido. Desenrosque el aireador del extremo del surtidor, limpie cualquier residuo o depósito mineral y vuelva a colocarlo.
- Comprobación de fugas: Inspeccione periódicamente todas las conexiones para detectar fugas. Apriete las conexiones con cuidado si es necesario.
Figura 6.1: Construcción en acero inoxidable SUS304. Esta imagen destaca el acero inoxidable SUS304 de alta calidad utilizado en la construcción del grifo, lo que realza su durabilidad y resistencia a la corrosión.
7. Solución de problemas
Esta sección aborda problemas comunes que puede encontrar con su grifo.
| Problema | Posible causa | Solución |
|---|---|---|
| Bajo caudal de agua | Aireador obstruido o válvula de suministro parcialmente cerrada. | Limpie el aireador (consulte la sección de Mantenimiento). Asegúrese de que las válvulas de suministro de agua caliente y fría estén completamente abiertas. |
| Fuga del pico | Cartucho desgastado o residuos en el cartucho. | Comuníquese con el servicio de atención al cliente para reemplazar el cartucho o recibir más ayuda. |
| Fugas en la base | Tuerca de montaje floja o arandelas dañadas. | Apriete la tuerca de montaje debajo del fregadero. Revise las arandelas y reemplácelas si están dañadas. |
| Sin agua fría/caliente | La válvula de suministro de agua caliente/fría está cerrada. | Asegúrese de que la válvula de suministro de agua fría o caliente correspondiente esté completamente abierta. |
8. Especificaciones
Especificaciones técnicas detalladas del grifo de cocina Dalmo DAKF04YD.
- Modelo: DAKF04YD
- Marca: Dalmo
- Fabricante: ddm
- Material: Acero inoxidable SUS304
- Finalizar: Pulido
- Dimensiones del paquete: 52.4 x 25.9 x 7.2 cm; 2.04 kilogramos (aprox. 20.6 x 10.2 x 2.8 pulgadas; 4.5 libras)
- Pilas necesarias: No
- Disponibilidad de repuestos: Información no disponible
- Fecha de primera disponibilidad en Amazon.fr: 17 de enero de 2021

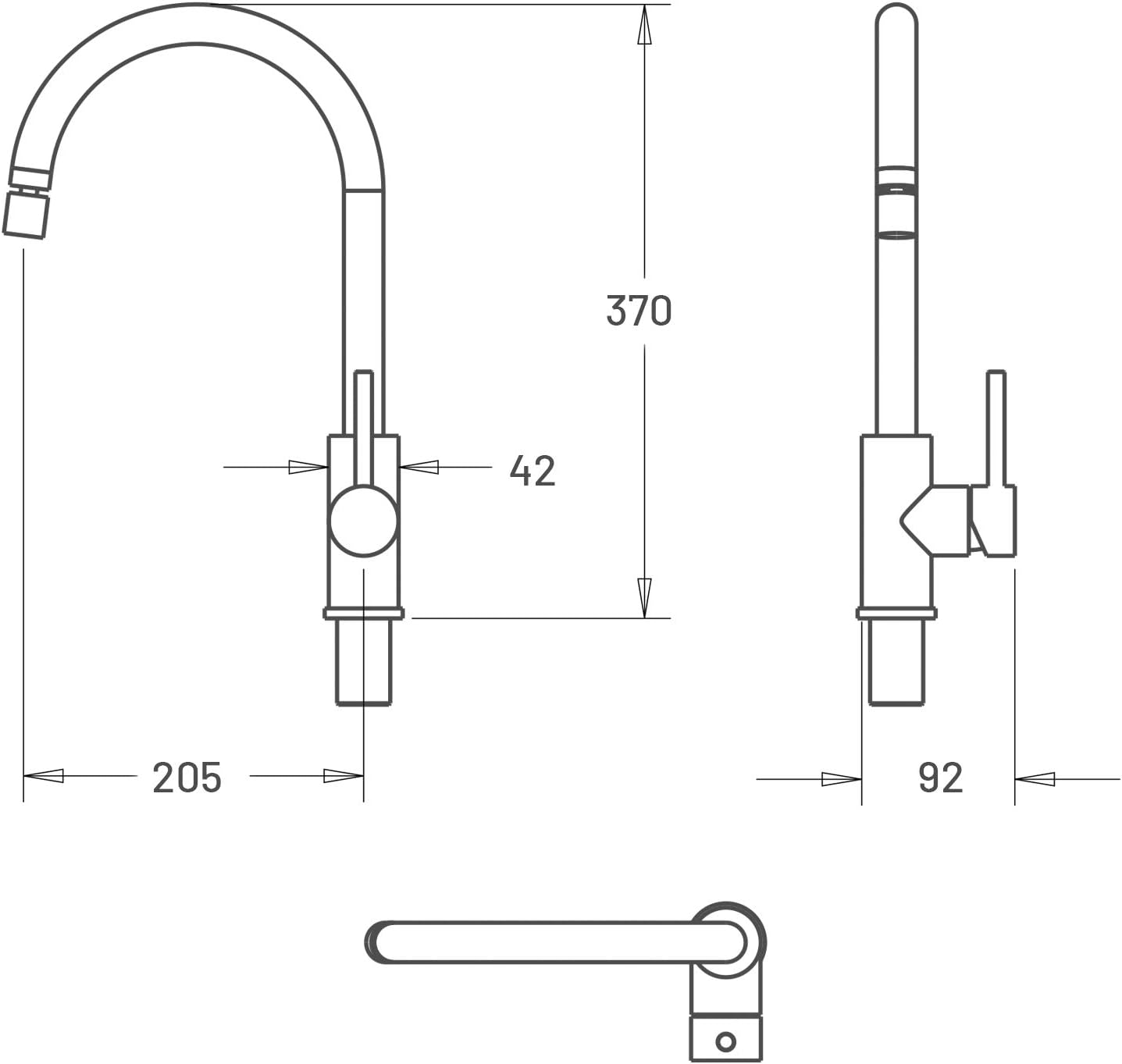

Figura 8.1: Dimensiones del producto. Este plano técnico proporciona medidas detalladas del grifo Dalmo DAKF04YD, incluyendo altura, alcance y base.
9. Garantía y soporte
Dalmo se compromete a ofrecer productos de calidad y la satisfacción del cliente. Si bien no se proporcionan detalles específicos de la garantía, Dalmo ofrece un servicio posventa confiable.
Si tiene alguna pregunta, inquietud o necesita ayuda con su grifo de cocina Dalmo DAKF04YD después de la compra, comuníquese directamente con el servicio de atención al cliente de Dalmo. Nuestro equipo está listo para ayudarle.
