Honeywell M7284Q1009
Manual del usuario del motor Honeywell M7284Q1009 Modutrol IV
Modelo: M7284Q1009
1. Producto terminadoview
El Honeywell M7284Q1009 es un motor Modutrol IV de 150 lb-in diseñado para aplicaciones industriales. Este motor de 120 V cuenta con un modo de seguridad sin retorno por resorte y acepta una señal de control proporcional de 4 a 20 mA. Está equipado con un mecanismo de retorno por resorte integral que lo devuelve a su posición normal al interrumpirse la alimentación e incluye dos interruptores auxiliares internos.
Las características principales incluyen:
- Volumentage: 120 V
- Rango de temperatura: -40° a 150°F
- Modo a prueba de fallos: Retorno sin primavera
- Señal de control: Proporcional de 4 a 20 mA
- Esfuerzo de torsión: 150 libras-pulgada
- Interruptores auxiliares: 2 interno
Figura 1: Frente view del motor Honeywell M7284Q1009 Modutrol IV.
2. Información importante de seguridad
ADVERTENCIA: Volumen peligrosotage. Puede causar lesiones, la muerte o daños al equipo. Apague todos los interruptores de desconexión antes de realizar cualquier mantenimiento.
Cumpla siempre con los códigos y normativas eléctricas locales. La instalación y el mantenimiento solo deben ser realizados por personal cualificado. Asegúrese de que la alimentación esté completamente desconectada y bloqueada antes de realizar cualquier trabajo en el motor o los sistemas conectados.
Figura 2: Atrás view del motor que muestra el volumen peligrosotagetiqueta de advertencia electrónica.
3. Configuración e instalación
Antes de comenzar la instalación, asegúrese de contar con todas las herramientas y componentes necesarios. Consulte los diagramas de cableado incluidos con el producto para realizar las conexiones eléctricas correctas.
3.1 Desembalaje
Retire con cuidado el motor y la documentación adjunta de su embalaje. Inspeccione si presenta daños durante el envío.
Figura 3: Contenido del embalaje del producto, incluido el motor, la caja y el manual.
3.2 Montaje
Monte el motor firmemente sobre una superficie estable con los sujetadores adecuados. Asegúrese de que esté correctamente alineado con el componente accionado para evitar tensiones excesivas en el eje del motor.
3.3 Conexiones eléctricas
Conecte la fuente de alimentación y el cableado de la señal de control según los diagramas de cableado proporcionados. Preste especial atención al volumen.tagRequisitos (120 V) y especificaciones de la señal de control (4-20 mA proporcional). El motor cuenta con cableado interno y bloques de terminales para las conexiones.

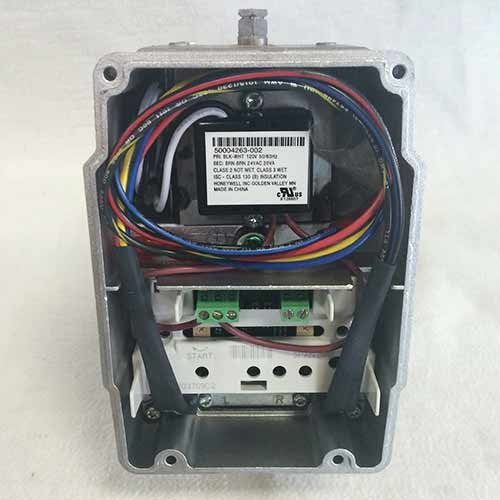

Figura 4: View del cableado interno del motor y de las conexiones de los terminales.

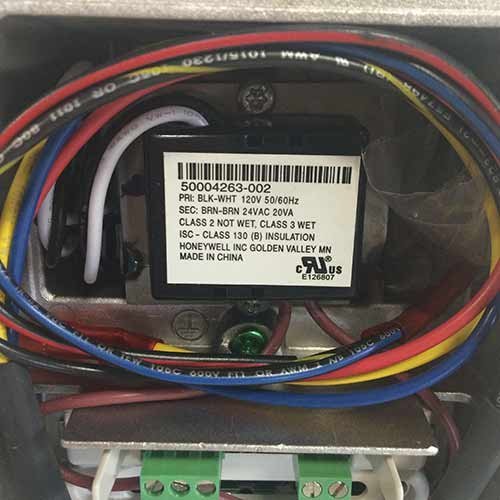

Figura 5: Primer plano de la etiqueta interna que detalla las especificaciones eléctricas y la información del fabricante.
4. Instrucciones de funcionamiento
Una vez instalado y cableado correctamente, el motor Modutrol IV funciona con la señal de control proporcional de 4-20 mA. El motor modulará su posición para corresponderse con la señal de entrada.
4.1 Encendido
Tras verificar todas las conexiones, restablezca la alimentación del motor. El motor podría realizar un ciclo de calibración inicial.
4.2 Entrada de señal de control
Aplique la señal de control de 4-20 mA desde su sistema de control. La posición del eje del motor se ajustará proporcionalmente a esta señal. El sistema de retorno por resorte integrado garantiza que el motor vuelva a su posición normal predeterminada si se interrumpe la alimentación.
4.3 Interruptores auxiliares
Los dos interruptores auxiliares internos se pueden conectar para proporcionar retroalimentación o controlar otros dispositivos según la posición del motor. Consulte el diseño de su sistema para conocer su aplicación específica.
5. Mantenimiento
El motor Honeywell Modutrol IV está diseñado para un funcionamiento fiable con un mantenimiento mínimo. Sin embargo, se recomienda realizar revisiones periódicas para garantizar un rendimiento óptimo y una larga vida útil.
- Inspección visual: Inspeccione periódicamente el motor para detectar cualquier signo de daño físico, conexiones sueltas o acumulación excesiva de polvo o residuos.
- Integridad del cableado: Verifique que todas las conexiones eléctricas estén bien ajustadas y asegúrese de que el aislamiento esté intacto.
- Movimiento del eje: Asegúrese de que el eje del motor se mueva libremente y sin obstrucciones. No utilice una llave inglesa para girarlo, ya que podría dañarlo.
- Limpieza: Mantenga limpio el exterior del motor. Utilice un paño seco y suave. No utilice disolventes ni limpiadores abrasivos.
Figura 6: Abajo view del motor, mostrando la etiqueta del producto y advirtiendo contra el uso de una llave en el eje.

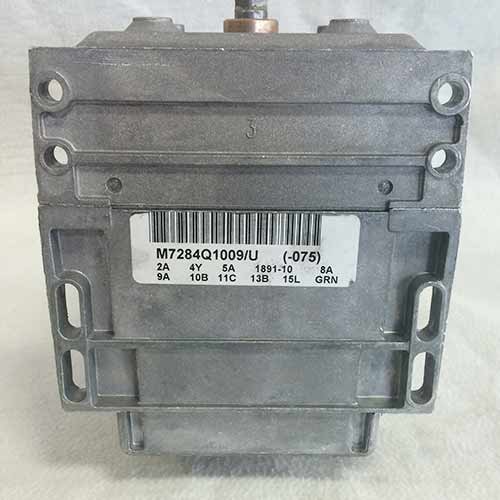

Figura 7: Arriba view del motor, mostrando el número de modelo y otra información de identificación.
6. Solución de problemas
Antes de intentar solucionar cualquier problema, asegúrese de que la alimentación esté desconectada y bloqueada. Si el problema persiste después de seguir estos pasos, contacte con un técnico de servicio cualificado.
| Problema | Posible causa | Solución |
|---|---|---|
| El motor no responde a la señal de control. | Sin fuente de alimentación; Cableado incorrecto; Señal de control defectuosa; Falla interna del motor. | Verifique la alimentación de 120 V. Compare todas las conexiones del cableado con el diagrama. Pruebe la señal de control (4-20 mA). Si todas las comprobaciones son correctas, el motor podría requerir mantenimiento. |
| El motor funciona erráticamente. | Señal de control inestable; Conexiones sueltas; Obstrucción mecánica. | Asegúrese de que la señal de control sea estable. Compruebe que todo el cableado esté bien conectado. Inspeccione si hay obstrucciones físicas que impidan el movimiento fluido del eje. |
| El motor hace ruidos inusuales. | Problema mecánico interno; Sobrecarga; Montaje inadecuado. | Desconecte la alimentación e inspeccione si hay daños visibles. Asegúrese de que el motor no esté sobrecargado. Verifique que el montaje sea seguro y nivelado. |
7. Especificaciones
| Atributo | Detalle |
|---|---|
| Número de modelo | M7284Q1009 |
| Marca | Miel |
| Volumentage | 120 voltios |
| Esfuerzo de torsión | 150 libras-pulgada |
| Señal de control | Proporcional de 4 a 20 mA |
| Modo a prueba de fallos | Retorno sin primavera |
| Interruptores auxiliares | 2 (Interno) |
| Rango de temperatura | -40° a 150°F |
| Material | Cobre (Componentes internos, casing es probablemente aleación de aluminio/metal) |
| Peso del artículo | 7.4 libras |
| Dimensiones del paquete | 11 x 8 x 6 pulgadas |
| Fabricante | Honeywell, Inc. |
| Fecha de primera disponibilidad | 11 de octubre de 2012 |
8. Garantía y soporte
Para obtener información sobre la garantía del producto, consulte la documentación incluida con su compra o visite el sitio web oficial de Honeywell. webSitio. Para asistencia técnica o consultas de servicio, comuníquese con el servicio de atención al cliente de Honeywell.
Oficial de Honeywell Websitio: www.honeywell.com
Es posible que haya planes de protección disponibles para una cobertura extendida. Consulte con su distribuidor para obtener más información.
