Beizkna Doppel-Außensteckdose – Benutzerhandbuch

Einführung

Diese Bedienungsanleitung enthält umfassende Anweisungen für die Installation, den Betrieb und die Wartung Ihrer Beizkna Doppel-Außensteckdose. Die robuste und sichere, wetterfeste Anschlussdose mit Schutzart IP66 eignet sich für diverse Anwendungen im Innen- und Außenbereich und bietet zuverlässigen Stromzugang bei gleichzeitig erhöhtem Schutz.

Wichtige Sicherheitsinformationen

WARNUNG: Stromschlaggefahr. Die Installation darf nur von einem qualifizierten Elektriker oder gemäß den örtlichen Elektrovorschriften durchgeführt werden. Vor der Installation die Stromzufuhr am Sicherungskasten unterbrechen.

• Vor Beginn jeglicher Installations- oder Wartungsarbeiten muss unbedingt die Stromversorgung unterbrochen werden.
• Dieses Produkt ist für 110-V-Wechselstromsysteme ausgelegt. Bitte prüfen Sie, ob Ihr Netzteil diese Anforderung erfüllt.
• Die Schutzart IP66 gewährleistet Schutz gegen Staub und starke Strahlwasserstrahlen. Das Gerät darf jedoch nicht in Wasser eingetaucht werden.
• Bei der Installation ist stets geeignete persönliche Schutzausrüstung (PSA) zu verwenden.
• Stellen Sie sicher, dass alle Verbindungen sicher und ordnungsgemäß isoliert sind, um Kurzschlüsse und Stromschläge zu vermeiden.
• Die integrierte, abschließbare Abdeckung verhindert versehentliches Öffnen und bietet Kindersicherung. Nutzen Sie diese Funktion, wenn die Steckdose nicht in Gebrauch ist.

Packungsinhalt

Bitte überprüfen Sie, ob alle unten aufgeführten Artikel in Ihrem Paket enthalten sind:

• 1x IP66 wetterfeste Außensteckdose mit Abdeckung
• 8x Schrauben
• 4x Spreizdübel
• 2x Kabelverbinder
• 8x Kabelklemmen (12 mm)
• 6x Aderendhülsen
• 8x wasserdichte Gummipads für Schrauben (Schwarz & Grau)
• 1x 2-in-1 Voltage Tester / Schraubendreher

Abbildung: Lieferumfang der Beizkna Doppel-Außensteckdose, inklusive Steckdose, Schrauben, Dübel, Kabelverbinder, Kabelklemmen, Aderendhülsen, Gummipuffer und 2-in-1-Volumenfiltertage Tester/Schraubendreher.

Technische Daten

Abbildung: Detaillierte Abmessungen der Beizkna Doppel-Außensteckdose und ihrer Komponenten.

Installationshandbuch

Befolgen Sie diese Schritte sorgfältig für eine ordnungsgemäße Installation. Stellen Sie sicher, dass die Stromzufuhr vor Beginn unterbrochen ist.

Installationsschritte:

1. Bereiten Sie die Montagefläche vor: Wählen Sie eine geeignete, ebene Fläche für die Montage. Verwenden Sie die Rückplatte der Steckdose als Schablone, um die Bohrpunkte zu markieren.
2. Befestigungslöcher bohren: Bohren Sie an den markierten Stellen in der Wand Löcher. Setzen Sie die Spreizdübel in die Bohrlöcher ein.
3. Sichern Sie die Basis: Setzen Sie die Rückplatte der Steckdose an die Wand und richten Sie die Löcher aus. Befestigen Sie sie mit den mitgelieferten Schrauben. Achten Sie darauf, dass die schwarzen Gummipads zum Schutz vor Wasser unter den Schraubenköpfen angebracht werden.
4. Kabelverbinder installieren: Öffnen Sie die Abdeckungen der Kabelkanäle an der Unterseite. Stecken Sie die Kabelverbinder in die dafür vorgesehenen Öffnungen und ziehen Sie sie fest, um das ankommende Kabel zu sichern.
5. Steckdose anschließen: Schließen Sie die elektrischen Leitungen (Neutralleiter, Außenleiter und Schutzleiter) an die entsprechenden Klemmen der Steckdose an. Die Klemmen sind deutlich gekennzeichnet. Achten Sie darauf, dass alle Verbindungen fest und sicher sitzen.
6. Steckdose an der Basis befestigen: Richten Sie die Steckdose vorsichtig an der befestigten Basis aus und schließen Sie sie. Ziehen Sie die Schrauben fest, um die Steckdose sicher an der Basis zu befestigen. Legen Sie die grauen Gummipads über die Schrauben, um zusätzlichen Wasserschutz zu gewährleisten.
7. Schließen Sie die Abdeckung: Schließen Sie die transparente Schutzabdeckung und verriegeln Sie die Schnallen, um eine wasserdichte Abdichtung zu gewährleisten.

Abbildung: Visuelle Anleitung für die ersten Installationsschritte, einschließlich Markieren, Bohren und Befestigen der Basis.

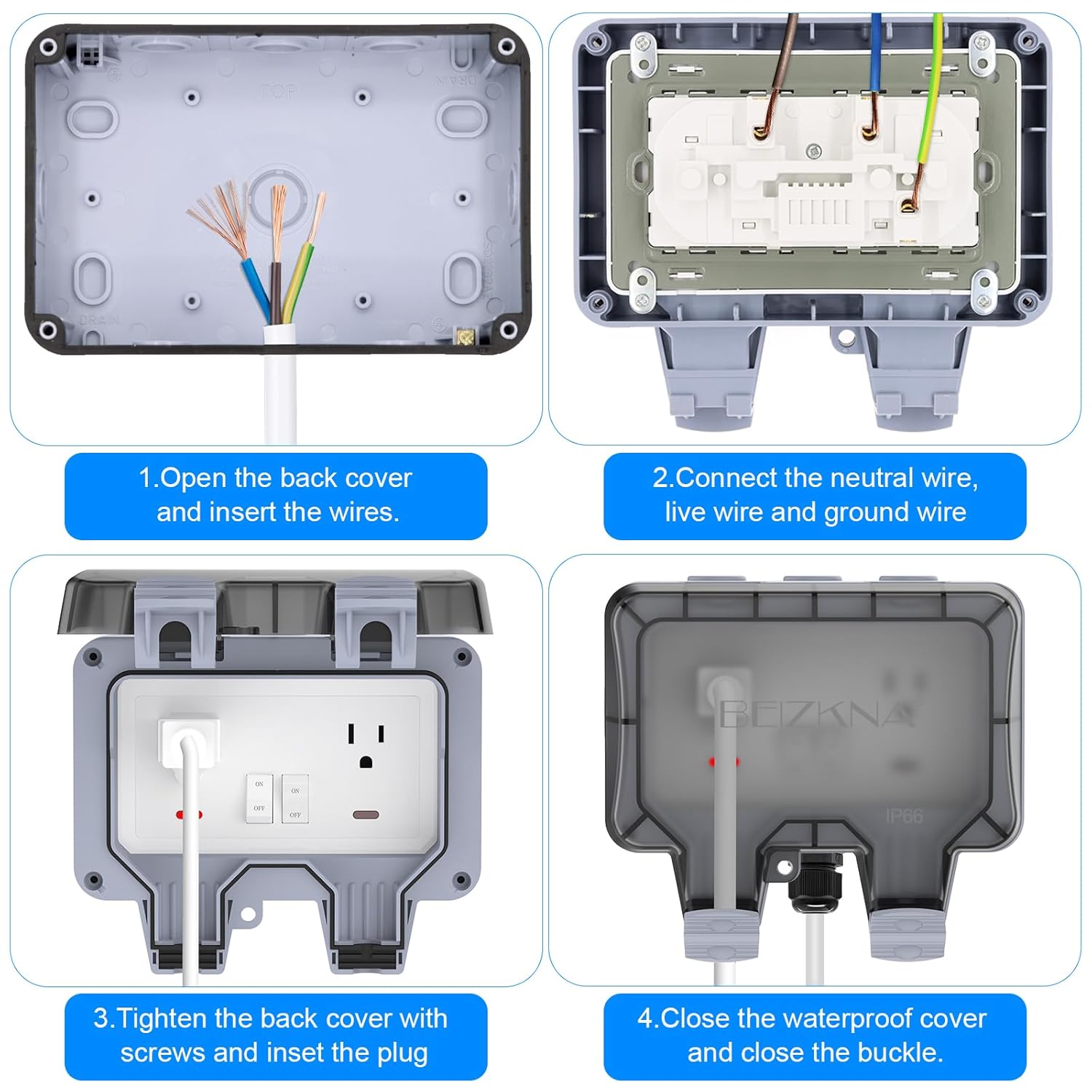

Abbildung: Detaillierte Schritte zum Anschließen der Steckdose und zum Befestigen des Hauptgeräts am Sockel.

Videoanleitung zur Installation:

Betrieb

Die Beizkna Doppel-Außensteckdose ist für eine einfache und sichere Bedienung ausgelegt.

• Ein-/Ausschalten: Jede Steckdose verfügt über einen separaten Ein-/Ausschalter mit Kontrollleuchte. Durch Drücken des Schalters wird die Stromzufuhr zur jeweiligen Steckdose gesteuert. Die Kontrollleuchte leuchtet auf, sobald die Steckdose aktiv ist.
• Anschließen von Geräten: Öffnen Sie die transparente Schutzabdeckung. Stecken Sie das Netzkabel Ihres Geräts in die gewünschte Steckdose. Die 6 cm tiefe Konstruktion bietet ampDer Platz für verschiedene US-Stecker ermöglicht es, den Deckel auch bei eingesteckten Steckern sicher zu schließen.
• Sichern der Abdeckung: Nach dem Anschließen Ihres Geräts vergewissern Sie sich, dass die transparente Abdeckung vollständig geschlossen und die Verschlüsse eingerastet sind. Dadurch bleibt die Schutzart IP66 (wasserdicht und staubdicht) erhalten.
• Verriegelungsfunktion: Der Deckel verfügt über ein abschließbares Design, um unbefugten Zugriff oder versehentliches Öffnen zu verhindern und so die Sicherheit, insbesondere in der Nähe von Kindern, zu erhöhen.

Abbildung: Detaildiagramm mit Darstellung der unabhängigen EIN/AUS-Schalter und Kontrollleuchten für jede Steckdose.

Abbildung: Visueller Vergleich, der die ampDie Innentiefe der Beizkna-Steckdose ermöglicht es, dass der Deckel auch bei eingesteckten Steckern verschiedener Art sicher schließt.

Wartung

Regelmäßige Wartung gewährleistet die Langlebigkeit und optimale Leistung Ihrer Außensteckdose.

• Reinigung: Wischen Sie die Außenseite der Steckdose regelmäßig mit einem Tuch ab.amp Mit einem Tuch Schmutz und Staub entfernen. Keine Scheuermittel oder Lösungsmittel verwenden. Vor der Reinigung sicherstellen, dass das Gerät ausgeschaltet ist.
• Dichtungsinspektion: Überprüfen Sie regelmäßig die Gummidichtungen an der Abdeckung und den Kabeleinführungen auf Abnutzungserscheinungen, Risse oder Beschädigungen. Beschädigte Dichtungen können die Wasserdichtigkeit beeinträchtigen.
• Schnallenprüfung: Stellen Sie sicher, dass die Verschlussschnallen der Abdeckung ordnungsgemäß funktionieren und im geschlossenen Zustand eine dichte Abdichtung gewährleisten.
• Schraubenanzugsmoment: Um eine sichere Installation zu gewährleisten, sollten Sie gelegentlich überprüfen, ob alle Befestigungsschrauben fest angezogen sind.
• Umweltschutz: Obwohl das Produkt für den Außeneinsatz konzipiert ist, sollte zur Maximierung der Lebensdauer eine längere Einwirkung extremer Bedingungen, wie z. B. direkter, kontinuierlicher Wasserstrahl oder extreme Temperaturen, vermieden werden.

Fehlerbehebung

Sollten Sie Probleme mit Ihrer Beizkna Doppel-Außensteckdose haben, beachten Sie bitte die folgenden häufig auftretenden Probleme und Lösungen:

Garantie und Support

Die Beizkna Doppel-Außensteckdose wird mit einer 2 Jahre Garantie gemäß den Produktspezifikationen.

Für technischen Support, Garantieansprüche oder weitere Unterstützung wenden Sie sich bitte an den Beizkna-Kundendienst über den Händler, bei dem das Produkt gekauft wurde, oder besuchen Sie den offiziellen Beizkna-Shop auf Amazon:

Besuchen Sie den Beizkna Store auf Amazon
