1. Einleitung
This manual provides essential information for the safe and efficient operation, assembly, and maintenance of your LANKELEISI MG600 Lite electric bicycle. Please read this manual thoroughly before your first ride and keep it for future reference. Understanding your e-bike's features and functions will ensure a safe and enjoyable experience.

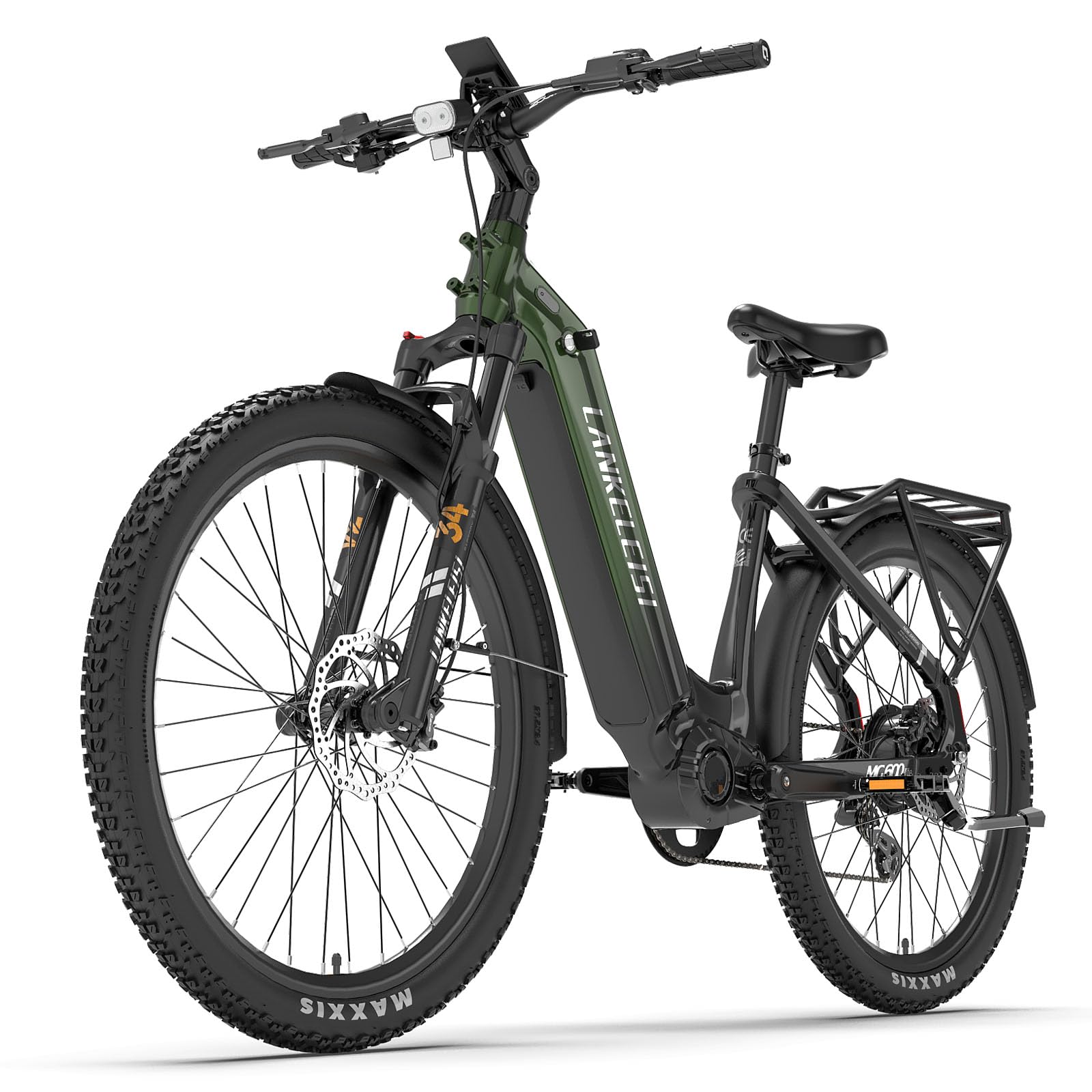

Abbildung 1.1: Seite view of the LANKELEISI MG600 Lite Electric Bicycle.
2. Sicherheitshinweise
WARNUNG: Die Nichtbeachtung dieser Sicherheitshinweise kann zu schweren Verletzungen oder zum Tod führen.
- Beim Fahren immer einen Helm und die entsprechende Schutzausrüstung tragen.
- Ensure all components are correctly assembled and tightened before each ride.
- Machen Sie sich mit den örtlichen Verkehrsregeln und Vorschriften für Elektrofahrräder vertraut.
- Perform regular brake checks. The hydraulic disc brakes provide strong stopping power; practice braking in a safe area.
- Betreiben Sie das E-Bike nicht unter Alkohol- oder Drogeneinfluss.
- Achten Sie auf Ihre Umgebung und fahren Sie defensiv.
- Halten Sie Hände und Füße von beweglichen Teilen fern, insbesondere von Kette und Rädern.
- Überschreiten Sie nicht die maximale Tragfähigkeit von 200 kg.
3. Packungsinhalt
Bitte überprüfen Sie beim Auspacken, ob alle folgenden Artikel in Ihrem Paket enthalten sind:
- LANKELEISI MG600 Lite Electric Bicycle (partially assembled)
- Kotflügel
- Werkzeugsatz
- Pumpe
- Diebstahlsicherung
- Ladegerät
- Benutzerhandbuch (dieses Dokument)
Bild 3.1: Hinten view of the e-bike, highlighting the rear rack and fender, which are included components.
4. Aufbau und Montage
The LANKELEISI MG600 Lite is shipped partially assembled. Follow these general steps for final assembly. Refer to specific diagrams in the included assembly guide for detailed instructions.
- Auspacken: Entnehmen Sie vorsichtig alle Komponenten aus der Verpackung.
- Lenkermontage: Befestigen Sie den Lenker am Vorbau und achten Sie darauf, dass er mittig sitzt und fest angezogen ist.
- Einbau Vorderrad: Install the front wheel, ensuring the quick-release skewer or axle nuts are properly secured.
- Pedalinstallation: Bringen Sie die Pedale an. Beachten Sie, dass die Pedale üblicherweise mit „L“ für links und „R“ für rechts gekennzeichnet sind. Das linke Pedal wird gegen den Uhrzeigersinn, das rechte Pedal im Uhrzeigersinn festgezogen.
- Sattelstütze und Sattel: Insert the seat post with the saddle into the frame and adjust to a comfortable riding height. Secure with the quick-release lever.
- Montage von Kotflügel und Gepäckträger: Attach the front and rear fenders, and the rear rack, using the provided hardware.
- Einlegen der Batterie: Stellen Sie sicher, dass die Batterie fest im Batteriefach sitzt.
- Check vor der Fahrt: Before your first ride, double-check all bolts, nuts, and quick releases for tightness. Ensure brakes are functioning correctly and tires are inflated to the recommended pressure.
Bild 4.1: Draufsicht view of the e-bike, useful for understanding component placement during assembly.
5. Bedienungsanleitung
5.1 Ein-/Ausschalten und Anzeige
To power on your e-bike, press and hold the power button on the handlebar display. The display will illuminate, showing battery level, speed, and pedal assist mode. To power off, press and hold the power button again.
Image 5.1: Close-up of the handlebar and digital display, showing controls for power and assist levels.
5.2 Tretunterstützungssystem (PAS)
The MG600 Lite features a pedal-assisted system with a torque sensor motor. This means the motor provides assistance based on your pedaling effort. Use the '+' and '-' buttons on the display to select your desired assist level (typically 0-5). Level 0 provides no assistance, while higher levels provide more power, extending your range up to 150 km+ in booster mode.
5.3 Gangwechsel
Your e-bike is equipped with an 8-speed gear system. Use the trigger shifter on the handlebar to change gears. Shift to a lower gear for easier pedaling on inclines and a higher gear for faster speeds on flat terrain. Always ease off the pedals slightly when shifting to ensure smooth transitions.
Image 5.2: Rear wheel detail, illustrating the 8-speed cassette and derailleur system.
5.4 Bremssystem
The MG600 Lite utilizes hydraulic disc brakes for reliable stopping power. Apply both brake levers simultaneously for optimal control and shorter stopping distances. Avoid sudden, hard braking, especially at high speeds or on loose surfaces. Regularly check brake pads for wear and ensure brake fluid levels are adequate.
Image 5.3: Detail of the rear hydraulic disc brake system.
6. Informationen zum Akku und zum Laden
Your LANKELEISI MG600 Lite is equipped with a removable 36V 20Ah (720 Wh) lithium battery, offering a long lifespan of over 1000 charge cycles and a range of 120 to 150 km per charge.
6.1 Laden des Akkus
- Ensure the e-bike is powered off before charging.
- Suchen Sie den Ladeanschluss am Akku oder am Rahmen.
- Schließen Sie das Ladegerät an den Ladeanschluss an und stecken Sie das Ladegerät anschließend in eine normale Steckdose.
- Die Kontrollleuchte des Ladegeräts leuchtet während des Ladevorgangs normalerweise rot und wechselt auf Grün, wenn der Akku vollständig geladen ist.
- Sobald der Akku vollständig geladen ist, trennen Sie das Ladegerät zuerst von der Steckdose und dann von der Batterie.
- Do not overcharge the battery. Avoid leaving it connected to the charger for extended periods after it's full.
Image 6.1: The e-bike with its battery connected to the charger.
6.2 Batteriepflege
- Lagern Sie die Batterie an einem kühlen, trockenen Ort, fern von direkter Sonneneinstrahlung und extremen Temperaturen.
- Bei längerer Lagerung sollte der Akku alle 1-2 Monate auf 50-70% aufgeladen werden.
- Setzen Sie die Batterie weder Wasser noch Feuchtigkeit aus.
- Only use the charger provided with your e-bike.
7. Wartung
Regelmäßige Wartung ist entscheidend für die Langlebigkeit und den sicheren Betrieb Ihres E-Bikes.
- Reifen: Check tire pressure before each ride. The 27.5" x 2.4" tires require appropriate pressure for optimal performance and safety. Inspect for wear and punctures.
- Bremsen: Regularly inspect brake pads for wear and replace them when necessary. Ensure brake levers are firm and responsive.
- Kette: Um reibungslose Gangwechsel zu gewährleisten und vorzeitigen Verschleiß zu vermeiden, sollte die Kette sauber und geschmiert bleiben.
- Schrauben und Befestigungselemente: Überprüfen Sie regelmäßig alle Schrauben, Muttern und Schnellspanner auf festen Sitz.
- Reinigung: Reinigen Sie Ihr E-Bike mit Werbungamp Tuch und mildes Reinigungsmittel verwenden. Vermeiden Sie die direkte Anwendung von Hochdruckreinigern auf elektrischen Bauteilen.
- Federgabel: Inspect the suspension fork for proper function and cleanliness.
8. Fehlerbehebung
In diesem Abschnitt werden häufig auftretende Probleme behandelt, die bei Ihrem E-Bike auftreten können.
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Das E-Bike lässt sich nicht einschalten. | Batterie nicht geladen oder nicht richtig eingesetzt; lose elektrische Verbindung. | Charge the battery fully. Ensure the battery is securely installed. Check all visible electrical connections. |
| Motor unterstützt nicht | Pedal assist level set to 0; brake levers engaged; motor connection issue. | Increase pedal assist level on the display. Ensure brake levers are fully released. Check motor cable connection. |
| Die Bremsen fühlen sich schwach oder schwammig an | Worn brake pads; air in hydraulic lines; low brake fluid. | Inspect and replace brake pads if worn. Consult a bike mechanic for hydraulic brake bleeding or fluid top-up. |
| Die Gänge lassen sich nicht reibungslos schalten. | Verschmutzte oder ungeschmierte Kette; falsch ausgerichtetes Schaltwerk; gedehnter Schaltzug. | Clean and lubricate the chain. Adjust derailleur limits and cable tension. If issues persist, consult a bike mechanic. |
9. Spezifikationen
| Besonderheit | Spezifikation |
|---|---|
| Modell | MG600 Lite |
| Typ | Electric Bicycle (City E-bike) |
| Radgröße | 27.5 Zoll |
| Reifenbreite | 2.4 Zoll |
| Rahmenmaterial | Aluminium |
| Federungstyp | Gabelaufhängung |
| Bremsentyp | Hydraulic Disc Brakes (Double Disc Brake) |
| Motor | 36V Brushless, 65 N.m Torque Sensor |
| Batterie | 36V 20Ah Removable Lithium (720 Wh) |
| Ladezyklen | > 1000 Zyklen |
| Reichweite (Pedalunterstützung) | 120 - 150 km (150 km+ in booster mode) |
| Getriebe | 8 Speeds (Trigger Shifter) |
| Nettogewicht | 30 kg |
| Maximale Belastung | 200 kg |
| Empfohlene Fahrergröße | 160 - 195 cm |
| Fahrzeugabmessungen (L x B x H) | 190 cm x 85 cm x 111 cm |
| Besondere Merkmale | Rear light, Odometer, Adjustable saddle |
| Im Lieferumfang enthaltene Komponenten | Anti-theft lock, Fenders, Pump, Tool kit |
10. Garantie und Support
The LANKELEISI MG600 Lite electric bicycle comes with a limited warranty. For specific details regarding warranty coverage and duration, please refer to the warranty card included with your product or contact LANKELEISI customer support directly. Keep your proof of purchase for warranty claims.
For technical assistance, spare parts, or any questions not covered in this manual, please contact the manufacturer or your authorized dealer.
