NOVOPAL 2500W Reiner Sinus-Volumetage Converter Benutzerhandbuch

1. Einleitung

Vielen Dank, dass Sie sich für den NOVOPAL 2500W Sinusverstärker entschieden haben.tagWechselrichter. Dieses Gerät wandelt 12-V-Gleichstrom aus der Fahrzeugbatterie in hochwertigen 230-V-/240-V-Wechselstrom um, der für eine Vielzahl elektronischer Geräte geeignet ist. Diese Bedienungsanleitung enthält wichtige Informationen für den sicheren und effizienten Betrieb Ihres Wechselrichters.

2. Sicherheitshinweise

Bitte lesen Sie vor der Inbetriebnahme des Wechselrichters alle Sicherheitshinweise sorgfältig durch. Die Nichtbeachtung dieser Hinweise kann zu Stromschlag, Brand oder schweren Verletzungen führen.

• Warnung vor verpolter Verkabelung: Schäden durch Verpolung sind nicht von der Garantie abgedeckt. Achten Sie stets auf korrekte Plus- (+) und Minuspol- (-) Anschlüsse.
• Belüftung: Sorgen Sie für ausreichende Belüftung rund um den Wechselrichter. Blockieren Sie nicht die Lüfter oder Lüftungsschlitze.
• Umfeld: Betreiben Sie den Wechselrichter in einem trockenen, gut belüfteten Bereich, fern von direkter Sonneneinstrahlung, Wärmequellen und brennbaren Materialien.
• Tragfähigkeit: Die Dauerausgangsleistung von 2500 W darf nicht überschritten werden. Die maximale Anlaufleistung beträgt 5000 W für weniger als 1 Sekunde. Eine Überlastung kann den Wechselrichter und angeschlossene Geräte beschädigen.
• Erdung: Stellen Sie sicher, dass die Erdungsklemme für den Wechselstrom ordnungsgemäß angeschlossen ist.
• Schutzfunktionen: Der Wechselrichter ist mit mehreren Schutzfunktionen ausgestattet, darunter Überhitzungsabschaltung, automatischer Überlastungsschutz und Überspannungsschutz.tage und Unterlautstärketage-Schutz, geringe Voltage akustischer Alarm und Kurzschlussschutz.

Abbildung 2.1: Mehrfache Sicherheitsfunktionen des NOVOPAL-Wechselrichters, einschließlich Überspannungsschutztage, Untervoltage, Kurzschluss-, Hochtemperatur-, Überlast- und Überstromschutz.

3. Produktmerkmale

Der NOVOPAL 2500W ReinsinusverstärkertagDer e Converter bietet fortschrittliche Funktionen für eine zuverlässige Stromumwandlung:

• Reine Sinuswellenausgabe: Wandelt 12V Gleichstrom in hochwertigen 230V/240V Wechselstrom um und gewährleistet so eine stabile Stromversorgung für empfindliche Elektronik mit einer Gesamtklirrfaktor (THD) von weniger als 3%.
• Robuster Schutz: Beinhaltet Überhitzung, Überlastung, Überdrucktage, unter-voltage, Kurzschluss und niedrige Spannungtage akustischer Alarm.
• Effiziente Kühlung: Ausgestattet mit zwei intelligenten Lüftern, die last- oder temperaturabhängig arbeiten. Die Lüfter schalten sich ein, wenn die Innentemperatur 45 °C erreicht oder die Last 500 W überschreitet.
• Zwei Netzsteckdosen und USB-Anschlüsse: Verfügt über zwei nach EU-Standard gefertigte Netzsteckdosen und zwei 2.1-A-USB-Anschlüsse für vielseitige Anschlussmöglichkeiten.
• Fernbedienung: Im Lieferumfang enthalten ist eine 5 Meter lange Fernbedienung (RJ45-Stecker) mit DC-Batterieanzeige, die eine bequeme Fernbedienung und Überwachung der Leistungsparameter ermöglicht.
• Hohe Effizienz: Erreicht einen Wirkungsgrad von 90 % oder mehr (bei 12 V Gleichspannung).

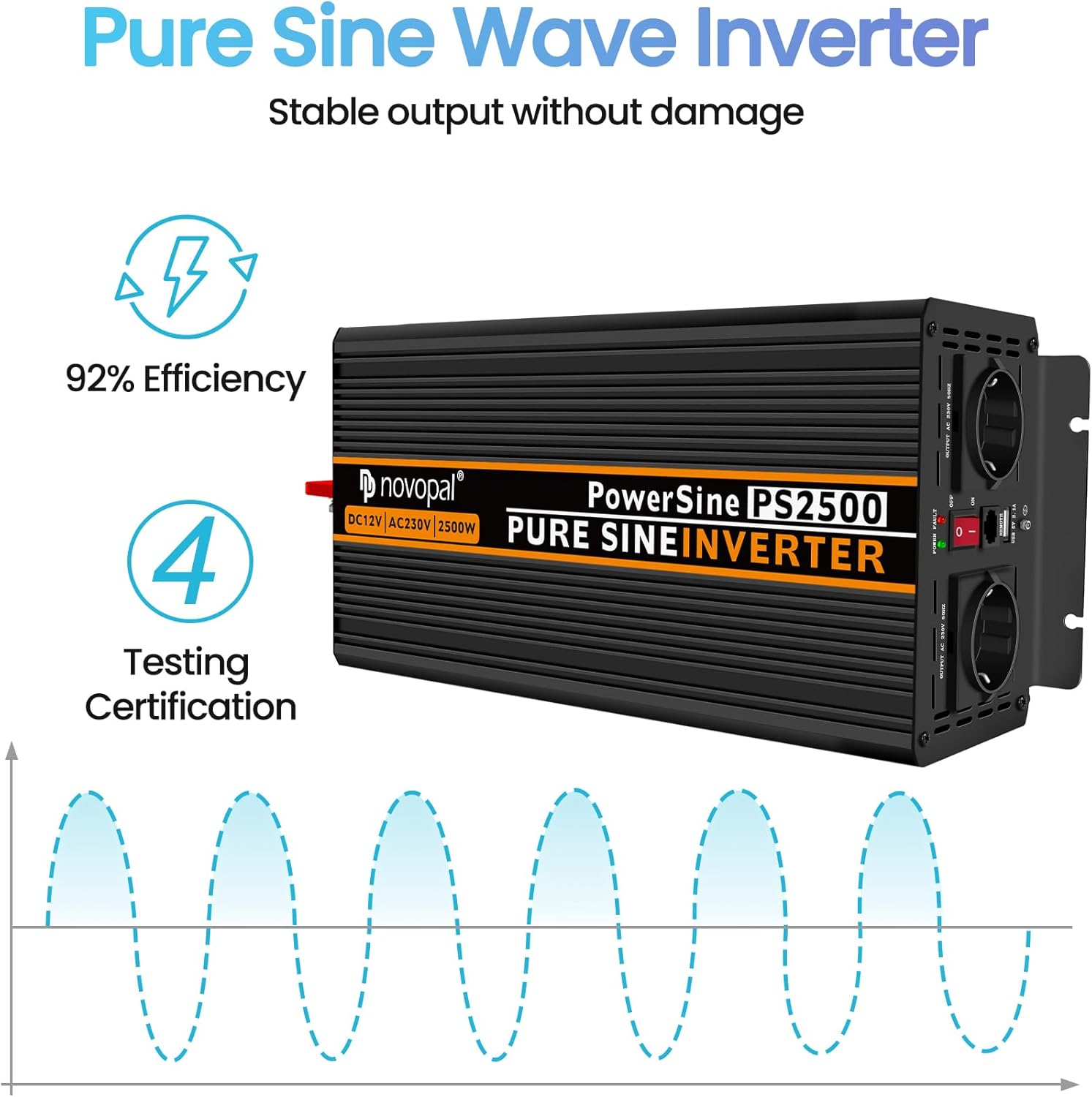

Abbildung 3.1: Darstellung der reinen Sinuswellenausgabe und des Wirkungsgrads des Wechselrichters von 92 %.

Abbildung 3.2: Vorteile des NOVOPAL Sinus-Wechselrichters, darunter hohe Effizienz, lange Lebensdauer, Unterstützung für empfindliche Elektronik und geringere Leistungsverluste.

4. Packungsinhalt

Bitte überprüfen Sie beim Auspacken, ob alle unten aufgeführten Artikel enthalten und in gutem Zustand sind:

• 1 x NOVOPAL 12V bis 230V 2500W Voltage Konverter (Modell: PS2500)
• 1 x Satz Anschlusskabel für Batterie
• 1 x Fernbedienung (5-Meter-Kabel)
• 1 x Ausführliche Bedienungsanleitung (Deutsch und Englisch)

Abbildung 4.1: Der NOVOPAL 2500W Sinus-Wechselrichter mit den mitgelieferten Batterieanschlusskabeln.

5. Einrichtung

Befolgen Sie diese Schritte, um Ihren NOVOPAL-Wechselrichter einzurichten:

1. Platzierung: Wählen Sie für den Wechselrichter einen trockenen, kühlen und gut belüfteten Standort. Achten Sie auf ausreichend Platz um das Gerät herum, damit die Luft zirkulieren kann.
2. Batterieanschluss:
   • Stellen Sie sicher, dass der Wechselrichter ausgeschaltet ist, bevor Sie ihn an die Batterie anschließen.
   • Verbinden Sie das rote Batteriekabel mit dem Pluspol (+) des Wechselrichters und dem Pluspol (+) der 12V-Batterie.
   • Verbinden Sie das schwarze Batteriekabel mit dem Minuspol (-) des Wechselrichters und dem Minuspol (-) der 12V-Batterie.
   • Ziehen Sie alle Verbindungen fest an, um lose Kontakte und Lichtbögen zu vermeiden.
3. Fernbedienungsanschluss:
   • Bei ausgeschaltetem Wechselrichter verbinden Sie den RJ45-Stecker des Fernbedienungskabels mit dem dafür vorgesehenen Fernbedienungsanschluss am Wechselrichter.
   • Montieren Sie die Fernbedienung an einem praktischen Ort, damit sie leicht erreichbar ist.

Abbildung 5.1: Nahaufnahme view Die Abbildung zeigt die DC12V-Eingangsklemmen mit Plus- und Minuspol sowie die Lüfteranschlüsse. Beachten Sie den Warnhinweis „Polarität nicht vertauschen“.

Abbildung 5.2: Die NOVOPAL Fernbedienung (NPL-01) mit Anzeigen für Batteriestatus, Störung, Stromversorgung und den Hauptschalter.

6. Bedienungsanleitung

Sobald der Wechselrichter ordnungsgemäß eingerichtet ist, können Sie ihn in Betrieb nehmen:

1. Einschalten: Schalten Sie den Wechselrichter entweder über den Netzschalter am Gerät oder über die Fernbedienung ein. Die Betriebsanzeige sollte aufleuchten.
2. Geräte verbinden: Schließen Sie Ihre 230-V-/240-V-Wechselstromgeräte an die Wechselstromsteckdosen des Wechselrichters an. Zum Laden über USB verwenden Sie die beiden 2.1-A-USB-Anschlüsse.
3. Monitorlast: Stellen Sie sicher, dass der Gesamtstromverbrauch der angeschlossenen Geräte die Dauerausgangsleistung des Wechselrichters von 2500 W nicht überschreitet.
4. Lüfterbetrieb: Die Lüfter verfügen über zwei Betriebsmodi:
   • Lastabhängig: Wenn die angeschlossenen Lasten 500 W überschreiten, schalten sich die Lüfter sofort ein.
   • Temperaturabhängig: Bei einer Last von weniger als 500 W schalten sich die Lüfter ein, sobald die Innentemperatur 45°C erreicht.
5. Ausschalten: Schalten Sie nach Gebrauch den Wechselrichter aus, bevor Sie irgendwelche Geräte oder die Batterie abklemmen.

Abbildung 6.1: BspampAnwendungsbeispiele für den NOVOPAL-Wechselrichter sind Drucker, Staubsauger, Ventilatoren, Laptops, Kameras, Drohnen, Winkelschleifer, Kettensägen und Bohrmaschinen. Hinweis: Die maximale Betriebsleistung der Geräte darf 1500 W nicht überschreiten.

7. Wartung

Regelmäßige Wartung gewährleistet die Langlebigkeit und optimale Leistung Ihres Wechselrichters:

• Reinigung: Halten Sie den Wechselrichter sauber und frei von Staub und Schmutz. Verwenden Sie zum Reinigen ein trockenes, weiches Tuch. Verwenden Sie keine flüssigen Reinigungsmittel.
• Belüftung: Überprüfen Sie regelmäßig, ob die Lüftungsschlitze und Lüfter nicht verstopft sind.
• Verbindungen: Stellen Sie sicher, dass alle elektrischen Verbindungen (Batteriekabel, Netzstecker) fest sitzen und frei von Korrosion sind.
• Lagerung: Wenn Sie den Wechselrichter über einen längeren Zeitraum lagern, trennen Sie ihn von der Batterie und lagern Sie ihn an einem kühlen, trockenen Ort.

8. Fehlerbehebung

In diesem Abschnitt werden häufig auftretende Probleme behandelt, die bei Ihrem Wechselrichter auftreten können.

9. Spezifikationen

Detaillierte technische Spezifikationen für den NOVOPAL 2500W Sinusverstärkertage Konverter:

10. Garantie und Support

NOVOPAL gewährt für dieses Produkt eine einjährige eingeschränkte Garantie. Bitte beachten Sie, dass Schäden durch Verpolung nicht von der Garantie abgedeckt sind.

Weitere Informationen, technische Unterstützung oder Garantieansprüche erhalten Sie auf der offiziellen NOVOPAL-Website. webBesuchen Sie die Website oder wenden Sie sich direkt an den Kundendienst. Details finden Sie in der Regel in der beiliegenden Bedienungsanleitung oder auf der Produktverpackung.
