Einführung
Thank you for choosing the papasbox 50W LED Floodlight. This manual provides essential information for the safe installation, operation, and maintenance of your floodlight. Please read it thoroughly before use and retain it for future reference.
This LED floodlight is designed for both indoor and outdoor applications, offering bright, energy-efficient illumination with a cool white light (6000K). Its robust IP65 waterproof rating and durable construction ensure reliable performance in various weather conditions.
Image: The floodlight's tempered glass lens, highlighting its robust design.
Sicherheitshinweise
- Vor Installation, Wartung oder Reinigung immer die Stromzufuhr unterbrechen.
- Die Installation sollte von einem qualifizierten Elektriker oder einer sachkundigen Person durchgeführt werden.
- Stellen Sie sicher, dass die Stromversorgungslautstärketage entspricht den Anforderungen des Flutlichts (230 Volt).
- Do not look directly into the LED light source when it is illuminated, as it may cause eye strain.
- Stellen Sie sicher, dass die Montagefläche ausreichend stabil ist, um das Gewicht des Flutlichts zu tragen.
- Verändern Sie das Produkt in keiner Weise. Nicht autorisierte Änderungen können zum Erlöschen der Garantie führen und Sicherheitsrisiken bergen.
- Von brennbaren Materialien fernhalten.
- The floodlight is non-dimmable. Do not connect to a dimmer switch.
Packungsinhalt
Prüfen Sie, ob alle Komponenten vorhanden und unbeschädigt sind:
- 1 x papasbox 50W LED Floodlight (Model: Z000718)
- Integrated EU Plug with Electric Cable
- Montagehalterung (vormontiert)
- Benutzerhandbuch (dieses Dokument)
Image: The papasbox 50W LED Floodlight with its integrated EU plug and cable.
Technische Daten
| Besonderheit | Spezifikation |
|---|---|
| Marke | papasbox |
| Modellnummer | Z000718 |
| Leistung | 50 Watt |
| Lichtstrom | 5000 lm |
| Farbtemperatur | 6000 Kelvin (Kaltweiß) |
| Bandtage | 230 Volt |
| Abstrahlwinkel | 120 Grad |
| Wasserdichtigkeit | IP65 |
| Material | Aluminium, gehärtetes Glas |
| Produktabmessungen (L x B x H) | 17.9 x 14 x 3.7 cm |
| Artikelgewicht | 640 g |
| Besondere Merkmale | Non-dimmable, Excellent Heat Dissipation |
| Energieeffizienzklasse | F (View EPREL data) |
Image: Diagram illustrating the product dimensions.
Image: EU Energy Label indicating energy efficiency class F.
Setup und Installation
The papasbox LED Floodlight is designed for easy installation. Ensure all safety precautions are followed before proceeding.
Komponenten überview
Abbildung: Explosionszeichnung view illustrating the internal and external components of the floodlight.
Montageoptionen
The integrated metal bracket allows for versatile mounting. The lamp body can be adjusted up to 180 degrees to direct the light as needed.
- Wandmontage: Secure the bracket to a vertical surface using appropriate screws (not included).
- Pedestal Mounting: Attach the bracket to a horizontal surface or a pole.
- Deckenmontage: Fasten the bracket to an overhead structure.
Image: Visual guide for wall, pedestal, and ceiling mounting options.
Elektrische Verbindung
The floodlight comes with a pre-attached EU plug. Connect it to a suitable 230V power outlet. Ensure the connection is secure and protected from moisture, especially for outdoor installations.
Image: The floodlight demonstrating its IP65 waterproof capabilities in wet conditions.
Bedienungsanleitung
Once installed and connected to power, the floodlight will illuminate when power is supplied. It is a simple on/off operation via the power source.
- Ein-/Ausschalten: Control the floodlight using the wall switch or power outlet it is connected to.
- Abstrahlwinkel einstellen: Loosen the screws on the side of the mounting bracket, adjust the lamp body to the desired angle (up to 180°), and then tighten the screws securely.

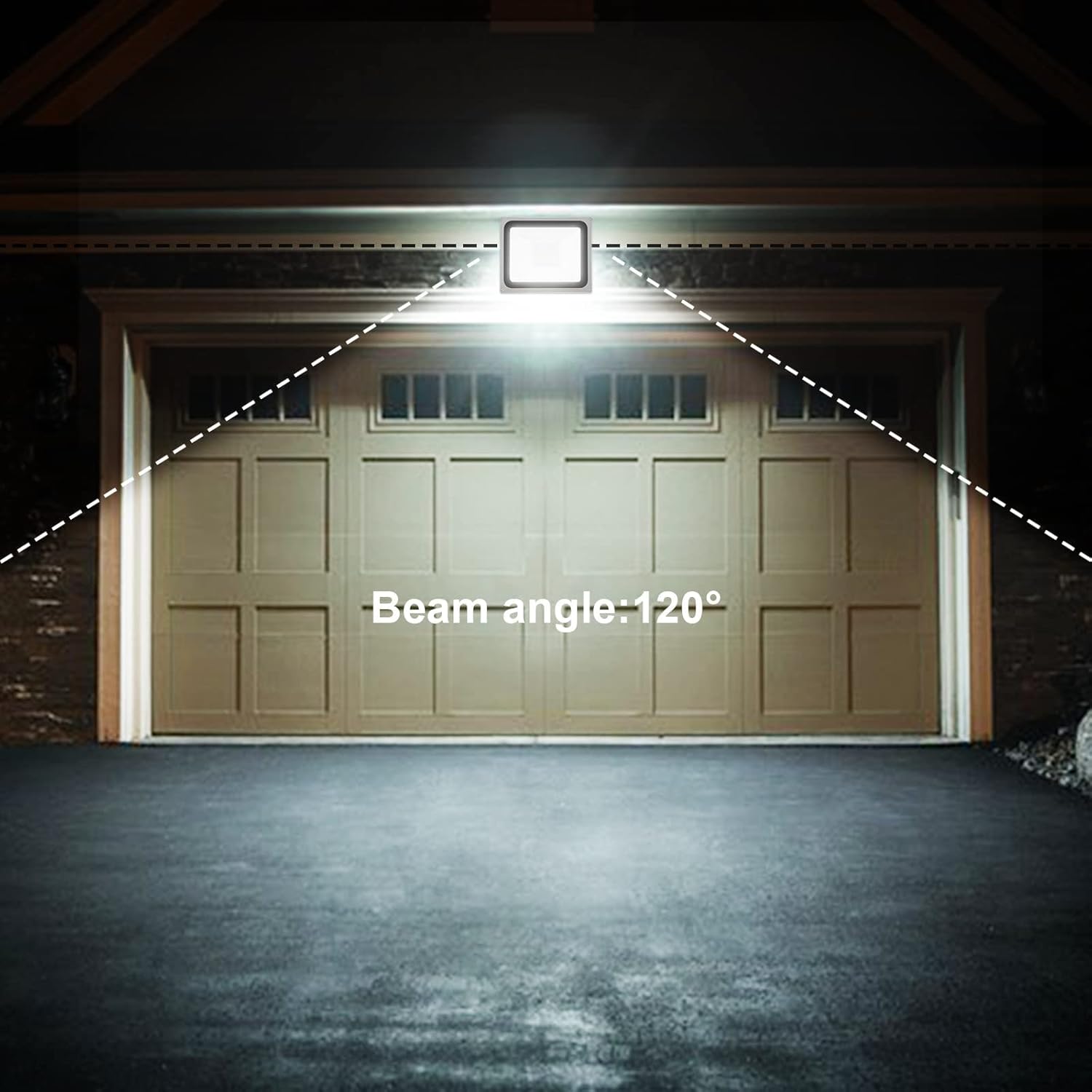

Image: Depiction of the 120-degree wide beam angle.

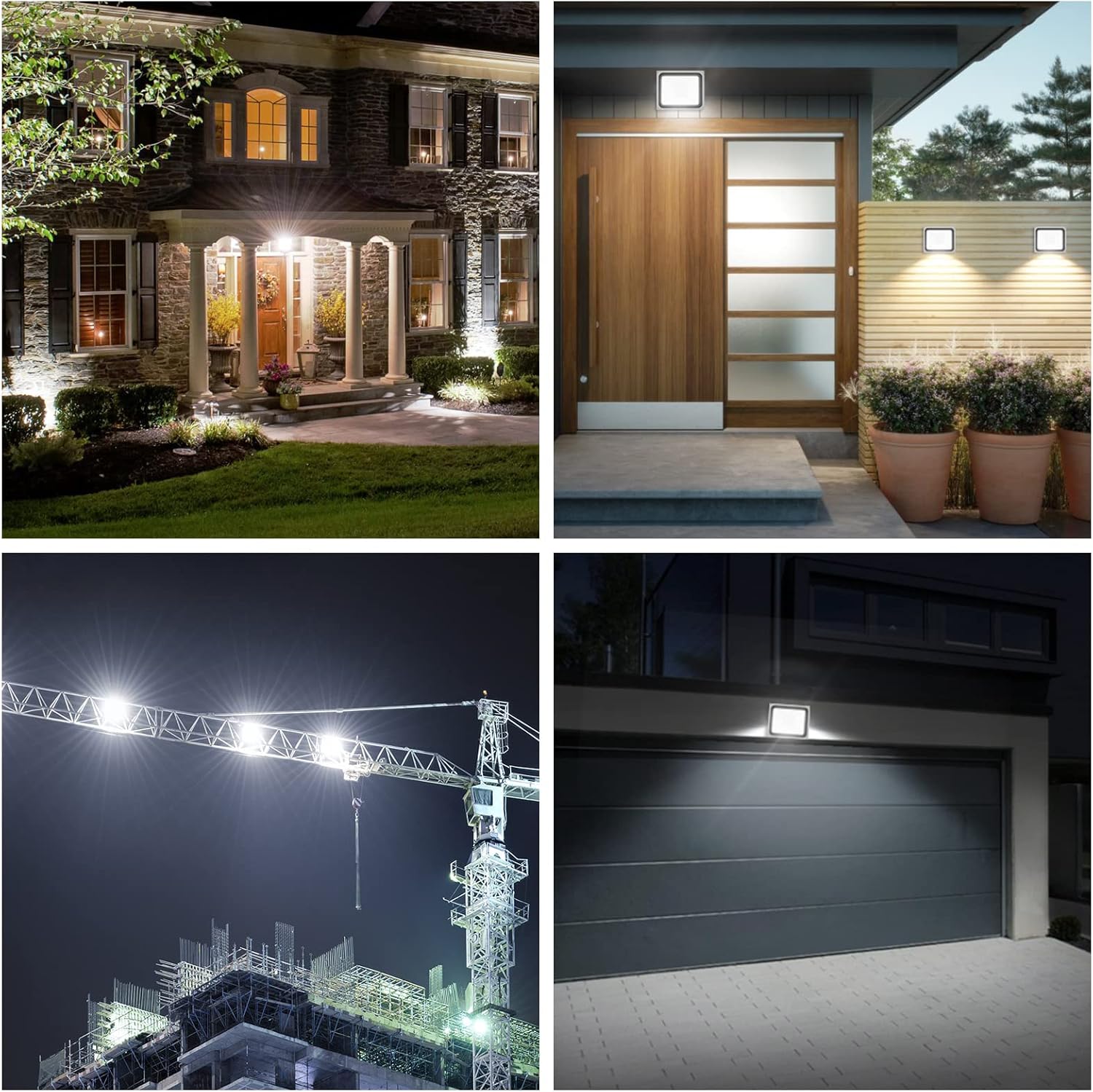

Bild: Examples of the floodlight in different outdoor settings.
Wartung
Regelmäßige Wartung gewährleistet optimale Leistung und Langlebigkeit Ihres Flutlichts.
- Reinigung: Disconnect power before cleaning. Wipe the floodlight's surface with a soft, damp Tuch. Keine Scheuer- oder Lösungsmittel verwenden.
- Inspektion: Überprüfen Sie regelmäßig das Netzkabel und das Gehäuse auf Beschädigungen. Sollten Sie Beschädigungen feststellen, stellen Sie die Nutzung ein und wenden Sie sich an einen qualifizierten Techniker.
- Wärmeableitung: Ensure the cooling fins on the back of the floodlight are free from dust and debris to maintain efficient heat dissipation.
Image: Illustration of the floodlight's heat dissipation design.
Fehlerbehebung
Sollten Sie Probleme mit Ihrem Flutlicht haben, beachten Sie bitte die folgenden häufigen Probleme und Lösungen:
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Licht geht nicht an. | No power supply, loose connection, faulty outlet. | Check power connection, ensure outlet is functional, verify switch is on. |
| Licht flackert. | Unstable power supply, loose wiring. | Check power source stability, ensure all connections are tight. |
| Reduzierte Helligkeit. | Schmutz oder Ablagerungen auf der Linse. | Reinigen Sie die Linse mit einem weichen, damp Tuch (sicherstellen, dass der Strom ausgeschaltet ist). |
| Überhitzung. | Poor ventilation, obstructed cooling fins. | Ensure adequate airflow around the floodlight; clear any obstructions from cooling fins. |
Wenn das Problem nach dem Ausprobieren dieser Lösungen weiterhin besteht, wenden Sie sich bitte an den Kundensupport.
Garantie und Support
Für dieses Produkt gilt die Standard-Herstellergarantie. Die genauen Garantiebedingungen entnehmen Sie bitte Ihrer Kaufdokumentation.
For technical support, warranty claims, or any other inquiries, please contact papasbox customer service through the retailer where the product was purchased.
