ONKYO A-907X(S) Integrierter Stereo-Lautsprecher Ampschwerer

Einführung

Vielen Dank für Ihren Einkauf.asing der ONKYO A-907X(S) Vollverstärker AmpVerstärker. Dieses Handbuch enthält detaillierte Anweisungen für die korrekte Einrichtung, den Betrieb und die Wartung Ihres Verstärkers. ampVerstärker. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch, um optimale Leistung und Sicherheit zu gewährleisten. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.

Wichtige Sicherheitsinformationen

Beachten Sie bei der Verwendung dieses Produkts stets diese grundlegenden Sicherheitsvorkehrungen, um das Risiko von Bränden, Stromschlägen und Verletzungen zu verringern:

• Setzen Sie dieses Gerät weder Regen noch Feuchtigkeit aus.
• Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie beispielsweise Vasen, auf das Gerät.
• Die Lüftungsöffnungen dürfen nicht blockiert werden. Die Installation muss gemäß den Anweisungen des Herstellers erfolgen.
• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich ampKonverter (Lüfter), die Wärme erzeugen.
• Schützen Sie das Netzkabel vor dem Betreten oder Einklemmen, insbesondere an Steckern, Steckdosen und an der Stelle, an der sie aus dem Gerät austreten.
• Verwenden Sie nur vom Hersteller angegebene Zusatzgeräte/Zubehör.
• Ziehen Sie bei Gewitter oder längerer Nichtbenutzung den Stecker aus der Steckdose.
• Überlassen Sie alle Wartungsarbeiten qualifiziertem Servicepersonal. Eine Wartung ist erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt sind, Flüssigkeit in das Gerät verschüttet wurde oder Gegenstände hineingefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder fallengelassen wurde.

Packungsinhalt

Bitte überprüfen Sie, ob alle Artikel im Paket enthalten sind:

• ONKYO A-907X(S) Integrierter Stereo-Lautsprecher Ampschwerer
• Netzkabel
• Fernbedienung (falls zutreffend, nicht explizit erwähnt, aber üblich für amplifier)
• Benutzerhandbuch (dieses Dokument)

Produkt überview

Vorderseite

Dieses Bild zeigt die Frontplatte des ONKYO A-907X(S). ampVerstärker. Zu den wichtigsten sichtbaren Merkmalen gehören der Ein-/Ausschalter, die Standby-Anzeige, die Kopfhörerbuchse, die Eingangswahlschalter (CD, MD, Tuner, Line 1, Line 2), die Bass- und Höhenregler, der Balance-Regler, ein großer Lautstärkeregler und die Eingangs-/Sound-Direktwahlschalter.

Über die Frontplatte haben Sie Zugriff auf alle primären Bedienelemente für das Gerät. ampReiniger:

• POWER-Taste: Schaltet den amplifier ein oder aus.
• STANDBY-Anzeige: Leuchtet auf, wenn sich das Gerät im Standby-Modus befindet.
• PHONES-Buchse: Zum Anschließen von Kopfhörern.
• Eingangswahlschalter (CD, MD, Tuner, Line 1, Line 2): Wählt die Audioquelle aus.
• BASS-/HÖHEN-Regler: Passt den Tief- und Hochfrequenzgang an.
• BALANCE-Steuerung: Passt die Klangbalance zwischen dem linken und rechten Kanal an.
• Lautstärkeregler: Steuert die Gesamtausgangslautstärke.
• DIREKT/QUELLE DIREKT/TON Schalter: Umgeht die Klangregelung für einen reineren Klangweg.
• AKUSTIK/AUS-Schalter: Aktiviert oder deaktiviert den akustischen Modus.

Rückseite

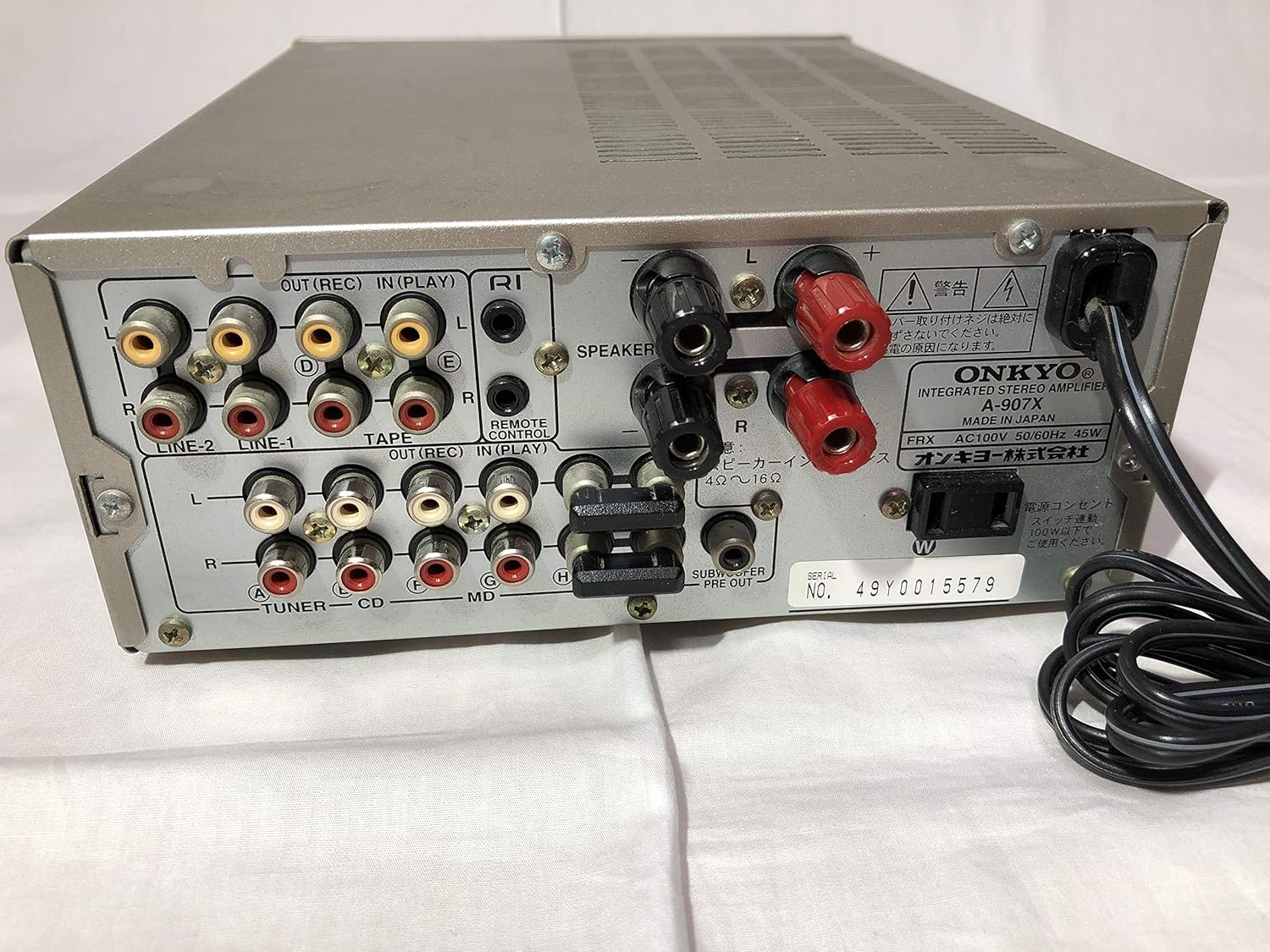

Dieses Bild zeigt die Rückseite des ONKYO A-907X(S). ampDer Verstärker verfügt über verschiedene Ein- und Ausgänge. Dazu gehören Cinch-Eingänge für Line 1, Line 2, Tuner, CD und MD sowie Cinch-Ausgänge für Tape und MD. Lautsprecheranschlüsse (rote und schwarze Polklemmen) sind gut sichtbar, ebenso wie ein Subwoofer-Vorverstärkerausgang (Cinch) und eine Fernbedienungsbuchse (RI). Auch der Netzanschluss und eine geschaltete Netzsteckdose sind erkennbar.

Die Rückseite beherbergt alle notwendigen Anschlussklemmen:

• LINE 1/LINE 2 Eingänge (RCA): Zum Anschluss externer Audiogeräte wie eines Plattenspielers (mit Phono-Vorverstärker)amp), Kassettendeck oder andere Line-Pegel-Quellen.
• CD-Eingang (RCA): Separater Eingang für einen CD-Player.
• TUNER-Eingang (RCA): Separater Eingang für einen Radiotuner.
• MD IN/OUT (RCA): Ein- und Ausgänge für einen MiniDisc-Player/Recorder.
• TAPE IN/OUT (RCA): Ein- und Ausgänge für ein Kassettendeck.
• Prozessoreingang/-ausgang (RCA): Zum Anschluss eines externen Audioprozessors.
• SUBWOOFER PRE OUT (RCA): Ausgang zum Anschluss eines aktiven Subwoofers.
• LAUTSPRECHERanschlüsse: Schließen Sie hier Ihre passiven Lautsprecher an. Unterstützt Impedanzen von 4 Ω bis 16 Ω.
• RI (Remote Interactive) Jack: Zum Anschluss anderer ONKYO-Komponenten für eine integrierte Fernsteuerung.
• AC-EINGANG: Netzkabelanschluss.
• GESCHALTBARE WECHSELSTECKDOSEN: Zum Anschluss einer anderen Audiokomponente (z. B. eines CD-Players), die sich mit dem ein- und ausschaltet ampschwerer.

Aufstellen

Platzierung

Platzieren Sie die ampStellen Sie den Verstärker auf eine ebene, stabile Fläche mit ausreichender Belüftung. Vermeiden Sie die Platzierung in der Nähe von Wärmequellen oder in direktem Sonnenlicht. Achten Sie auf genügend Freiraum um das Gerät herum, um eine gute Luftzirkulation zu gewährleisten.

Anschließen von Lautsprechern

1. Stellen Sie sicher, dass ampDer Verstärker ist ausgeschaltet und vom Stromnetz getrennt.
2. Verbinden Sie den Pluspol (+) (rot) Ihres Lautsprechers mit dem Pluspol (+) (rot) des ampschwerer.
3. Verbinden Sie den Minuspol (-) (schwarz) Ihres Lautsprechers mit dem Minuspol (-) (schwarz) des ampschwerer.
4. Wiederholen Sie den Vorgang für den anderen Lautsprecher und achten Sie dabei auf die korrekte Polarität sowohl des linken als auch des rechten Kanals.
5. Verwenden Sie hochwertige Lautsprecherkabel für eine optimale Klangqualität. ampDer Verstärker unterstützt Lautsprecher mit einer Impedanz von 4 Ω bis 16 Ω.

Anschließen von Audiokomponenten

Verwenden Sie RCA-Audiokabel, um Ihre Quellgeräte mit den entsprechenden Eingangsbuchsen des Geräts zu verbinden. ampRückseite des Verstärkers.

• CD-Spieler: An den Eingang „CD“ anschließen.
• Tuner: Verbinden Sie sich mit dem Eingang "TUNER".
• Kassettendeck/MD-Player: Verbinden Sie den Ausgang Ihres Decks mit dem "TAPE IN" oder "MD IN" und den Eingang Ihres Decks mit dem "TAPE OUT" oder "MD OUT" zum Aufnehmen.
• Andere Geräte (z. B. Fernseher, Spielkonsole): Schließen Sie das Gerät an die Eingänge „LINE 1“ oder „LINE 2“ an.
• Subwoofer: Schließen Sie einen aktiven Subwoofer an die Buchse "SUBWOOFER PRE OUT" an.

Stromanschluss

Nachdem alle Audio- und Lautsprecherverbindungen hergestellt sind, stecken Sie das mitgelieferte Netzkabel in die AC IN-Buchse des Geräts. ampStecken Sie das andere Ende in die Rückseite des Verstärkers und anschließend in eine Wandsteckdose.

Bedienungsanleitung

Ein-/Ausschalten

Drücken Sie die LEISTUNG Taste auf der Vorderseite zum Einschalten ampVerstärker einschalten. Die Standby-Anzeige erlischt. Drücken Sie die Taste erneut, um den Verstärker einzuschalten. ampVerstärker aus (in den Standby-Modus).

Auswählen einer Eingangsquelle

Verwenden Sie die Eingangswahltasten (CD, MD, TUNER, LINE 1, LINE 2) auf der Vorderseite, um die gewünschte Audioquelle auszuwählen.

Anpassen der Lautstärke

Drehen Sie das große VOLUMEN Drehen Sie den Knopf im Uhrzeigersinn, um die Lautstärke zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Beginnen Sie mit einer niedrigen Lautstärke, bevor Sie diese erhöhen.asinStellen Sie es auf eine angenehme Lautstärke ein.

Klang- und Balanceregelung

• BASSSTIMME: Mit diesen Reglern können Sie die Bass- und Höhenfrequenzen Ihren Vorlieben anpassen.
• GLEICHGEWICHT: Mit diesem Drehknopf können Sie die Klangbalance zwischen dem linken und rechten Lautsprecher einstellen.
• DIREKT/QUELLE DIREKT/TON Schalter: Für ein möglichst reines Audiosignal stellen Sie diesen Schalter auf „DIRECT“ oder „SOURCE DIRECT“, um die Klangregelung zu umgehen. Dies wird für HiFi-Wiedergabe empfohlen.
• AKUSTIK/AUS-Schalter: Aktivieren Sie den Modus „ACOUSTIC“ für verbesserte Klangeigenschaften oder stellen Sie ihn auf „OFF“ für einen neutralen Klang.

Kopfhörer verwenden

Schließen Sie Ihre Kopfhörer an den TELEFONE Klinkenbuchse an der Vorderseite. Wenn Kopfhörer angeschlossen sind, wird die Tonausgabe der Lautsprecher automatisch stummgeschaltet.

Wartung

Reinigung

Zum Reinigen des ampBei hartnäckigen Flecken die Außenflächen mit einem weichen, trockenen Tuch abwischen.ampBefeuchten Sie das Tuch leicht mit Wasser oder einem milden, nicht scheuernden Reinigungsmittel. Verwenden Sie keine scharfen Chemikalien, Lösungsmittel oder scheuernde Reinigungspads, da diese die Oberfläche beschädigen können.

Stellen Sie sicher, dass keine Flüssigkeiten durch Lüftungsöffnungen oder Kontrollspalten in das Gerät gelangen.

Belüftung

Überprüfen Sie regelmäßig, ob die Lüftungsöffnungen an der Oberseite und den Seiten des Geräts ampDie Verstärker dürfen nicht durch Staub oder Schmutz verstopft sein. Eine ausreichende Belüftung ist entscheidend, um Überhitzung zu vermeiden und die Langlebigkeit des Geräts zu gewährleisten.

Fehlerbehebung

Wenn Sie Probleme mit Ihrem haben ampBei häufig auftretenden Problemen und deren Lösungen konsultieren Sie bitte die folgende Tabelle. Sollte das Problem weiterhin bestehen, wenden Sie sich bitte an qualifiziertes Servicepersonal.

Technische Daten

Garantie und Support

ONKYO-Produkte werden nach höchsten Qualitätsstandards gefertigt. Informationen zur Garantieabdeckung finden Sie auf der Ihrem Produkt beiliegenden Garantiekarte oder auf der offiziellen ONKYO-Website. webBewahren Sie Ihren Kaufbeleg als Kaufnachweis auf.

Für technischen Support, Service oder Anfragen zu Ersatzteilen wenden Sie sich bitte an den ONKYO Kundendienst oder Ihren autorisierten Händler. Die Kontaktdaten finden Sie in der Regel auf der offiziellen ONKYO-Website. webauf der Website oder in der Verpackung Ihres Produkts.

Online-Ressourcen:

• Offizieller ONKYO WebWebsite: www.onkyo.com
• Produkt-Supportseite (falls verfügbar): Überprüfen Sie die ONKYO-Seite. webWebsite mit einer speziellen Supportseite für das Modell A-907X(S).
