QNIGLO SW-66 Long-Range FRS Two-Way Radio Instruction Manual

Zavedení

Thank you for choosing the QNIGLO SW-66 Long-Range FRS Two-Way Radio. This manual provides essential information for the safe and efficient operation of your device. Please read it thoroughly before use and retain it for future reference.

Figure 1: QNIGLO SW-66 Two-Way Radios

Obsah balení

Ověřte, zda jsou v balení přítomny všechny položky:

• QNIGLO SW-66 Two-Way Radios (quantity as purchased)
• Nabíjecí dok
• USB-C Cables (quantity matching radios)
• Nástěnný adaptér
• Walkie-Talkie Headsets (quantity matching radios)
• Belt Clips (quantity matching radios)
• Uživatelská příručka (tento dokument)

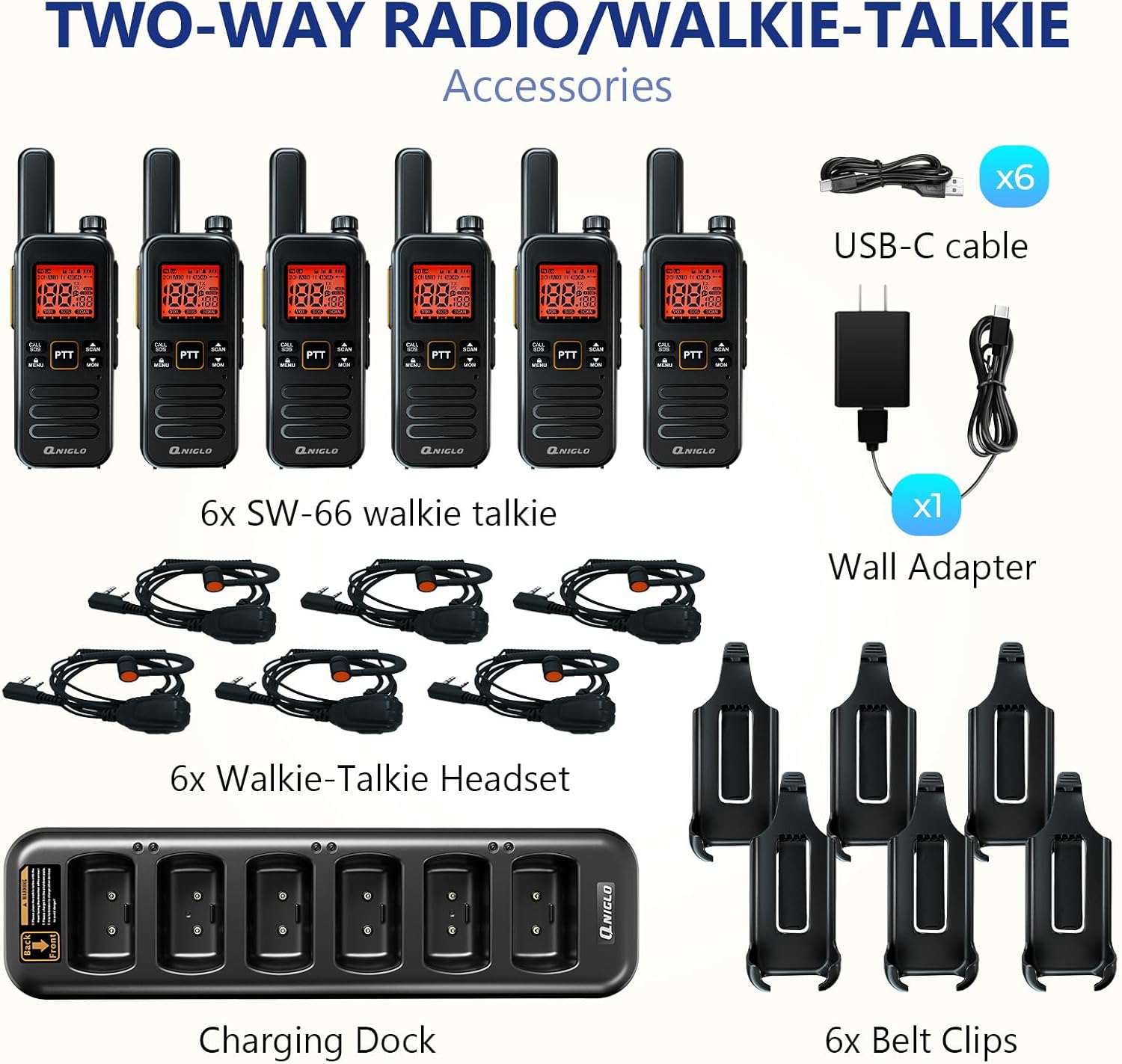

Obrázek 2: Dodávané příslušenství a komponenty

Konec produktuview

Seznamte se s komponenty a ovládacími prvky rádia.

Figure 3: QNIGLO SW-66 Button Description

Klíčové komponenty:

• Anténa: Pro přenos a příjem signálu.
• Otočný přepínač: Controls power ON/OFF and volume adjustment.
• PTT (Push-To-Talk) Buttons (PTT 1, PTT 2): Stiskněte pro vysílání, uvolněte pro příjem.
• F-type Connector: For external antenna or accessories.
• Nabíjecí port TYPE-C: Direct charging port.
• Bell Mouth / Microphone Hole: Pro hlasový vstup.
• Base Charging Port: For charging with the charging dock.
• CALL/SOS Button: Short press to send a call, long press for SOS emergency alarm.
• Tlačítko MENU: Short press for menu, long press for keypad lock.
• SCAN/UP Button: Short press for next option, long press to activate scan function.
• MON/DOWN Button: Short press for previous option, long press to activate monitor function.

Nastavení

1. Nabíjení rádia

Before first use, fully charge the radio's battery. The radio can be charged using the included charging dock or directly via the USB-C port.

• Používání nabíjecího doku: Connect the charging dock to the wall adapter using the USB-C cable, then plug the adapter into a power outlet. Place the radio into a slot on the charging dock. The LED indicator on the dock will show charging status.
• Přímé nabíjení přes USB-C: Connect a USB-C cable directly to the TYPE-C charging port on the side of the radio and to a USB power source.

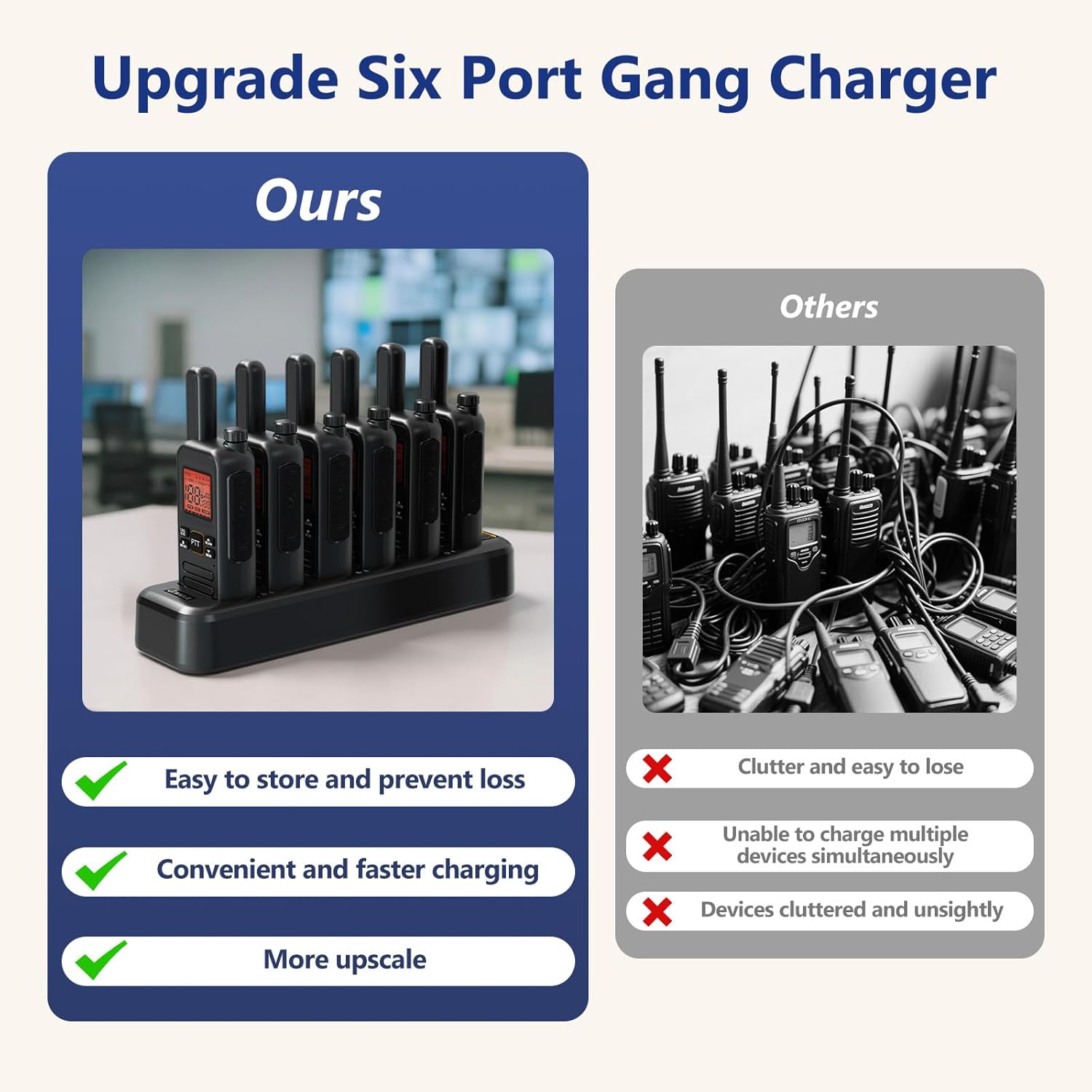

Figure 4: Charging the Radios with the Dock

A full charge typically takes approximately 4 hours and provides about 22 hours of working time.

2. Připevnění příslušenství

• Spona na opasek: Align the belt clip with the designated grooves on the back of the radio and slide it down until it clicks into place.
• Hlavové složení: Plug the headset connector into the F-type connector port on the radio. Ensure it is securely inserted.

Návod k obsluze

1. Zapnutí/vypnutí a nastavení hlasitosti

Rotate the top rotary switch clockwise to power on the radio. Continue rotating clockwise to increase volume. Rotate counter-clockwise to decrease volume. Rotate fully counter-clockwise until a click is heard to power off the radio.

2. Výběr kanálu

The QNIGLO SW-66 supports 22 FRS channels. To change channels, use the MENU button to enter channel selection mode, then use the SCAN/UP and MON/DOWN buttons to navigate through channels. Press MENU again to confirm your selection.

3. Vysílání a příjem (PTT)

• To transmit, press and hold either PTT 1 or PTT 2 button. Speak clearly into the microphone.
• Uvolněním tlačítka PTT ukončíte vysílání a vrátíte se do režimu příjmu.
• Ensure all radios are on the same channel to communicate.

4. Funkce VOX (hlasově ovládaná ústředna)

The VOX function allows hands-free transmission. When activated, the radio will automatically transmit when it detects your voice. Refer to the on-screen menu for VOX activation and sensitivity adjustment.

5. Funkce skenování

Long press the SCAN/UP button to activate the scan function. The radio will scan through active channels. Press the SCAN/UP button again to stop scanning.

6. Zámek klávesnice

Long press the MENU button to lock the keypad, preventing accidental button presses. Long press MENU again to unlock.

7. Emergency Alarm (SOS)

In an emergency, long press the CALL/SOS button to activate the SOS alarm. This will transmit an alert signal to other radios on the same channel.

8. Funkce monitoru

Long press the MON/DOWN button to temporarily disable squelch and listen for weak signals on the current channel. Release the button to return to normal operation.

9. Meteorologické kanály NOAA

The radio supports NOAA weather channels for receiving weather alerts. Consult the on-screen menu to access and select NOAA channels.

Údržba

• Čištění: Použijte měkký, damp hadříkem k čištění vnější strany rádia. Nepoužívejte agresivní chemikálie ani abrazivní čisticí prostředky.
• Péče o baterie: Chcete-li prodloužit životnost baterie, vyvarujte se častého úplného vybíjení. Rádio pravidelně nabíjejte, i když jej delší dobu nepoužíváte.
• Skladování: Store the radio in a cool, dry place away from direct sunlight and extreme temperatures. Remove the battery if storing for very long periods.
• Voděodolnost: Note that this device is NENÍ voděodolnýZabraňte vystavení vodě nebo vysoké vlhkosti.

Odstraňování problémů

Specifikace

Záruka a podpora

The QNIGLO SW-66 Two-Way Radio comes with a 1letá záruka výrobce od data nákupu. Tato záruka se vztahuje na vady materiálu a zpracování při běžném používání.

For technical support, warranty claims, or any questions regarding your QNIGLO product, please contact QNIGLO customer service through the retailer where the product was purchased or visit the official QNIGLO webstránky pro kontaktní informace.
