Tecsun PL-600 AM/FM/LW SSB Shortwave Radio User Manual

Zavedení

This manual provides detailed instructions for the setup, operation, and maintenance of your Tecsun PL-600 AM/FM/LW SSB Shortwave Radio. The PL-600 is a PLL Synthesized world band receiver featuring dual conversion technology, designed for optimal reception across various frequency bands. Please read this manual thoroughly to ensure proper use and to maximize your listening experience.

Obrázek 1: Přední strana view of the Tecsun PL-600 radio with its telescopic antenna extended.

Obsah balení

Po vybalení se prosím ujistěte, že jsou dodávány všechny níže uvedené položky:

• Tecsun PL-600 Radio Unit
• Síťový adaptér (110 V)
• Uživatelská příručka
• Rechargeable Batteries (4 x AA, 1000 mAh Ni-MH)
• Battery Charger (DC-06D specific automatic charger)
• Stereo sluchátka
• External Wire Antenna (AN03 type)
• Ochranné pouzdro

Figure 2: The Tecsun PL-600 radio being placed into its protective pouch.

Nastavení

1. Instalace baterie

The Tecsun PL-600 operates on 4 AA batteries. For rechargeable battery use, Ni-MH batteries are recommended.

1. Najděte přihrádku na baterie na zadní straně rádia.
2. Posuňte kryt přihrádky na baterie dolů a zvedněte jej.
3. Vložte 4 baterií typu AA a dbejte na správnou polaritu (+/-) vyznačenou uvnitř přihrádky.
4. Nasaďte zpět kryt prostoru pro baterie a posuňte jej nahoru, dokud nezacvakne na místo.

Obrázek 3: Zadní view of the radio with the battery compartment open for battery insertion.

Pozor: Do not mix new and old batteries. Do not mix alkaline and rechargeable batteries.

2. Napájení rádia

• Napájení baterie: Ensure batteries are correctly installed. Press the MOC button to turn the radio on/off.
• Napájení střídavým proudem: Connect the included 110V AC adapter to the DC 6V input jack on the side of the radio. Plug the adapter into a wall outlet. The radio can operate directly from AC power and also charge rechargeable batteries when connected.

3. Connecting External Antenna

For improved Shortwave (SW) reception, connect the AN03 external wire antenna to the FM & SW ANTENNA jack on the side of the radio. Extend the wire antenna fully and position it for best reception.

Figure 4: Side panel of the radio with various input/output jacks and switches.

Návod k obsluze

1. Základní ovládací prvky

• NAPÁJENÍ / SPÁNEK: Turns the radio on/off. Also activates the sleep timer function.
• VOLUME +/-: Nastavuje výstupní úroveň zvuku.
• Knoflík ladění: Used for manual frequency adjustment.
• SVĚTLO / ODLOŽENÍ: Illuminates the LCD display. Also functions as a snooze button for alarms.
• ZÁMEK: Zablokuje všechna tlačítka, aby se zabránilo nechtěnému ovládání.

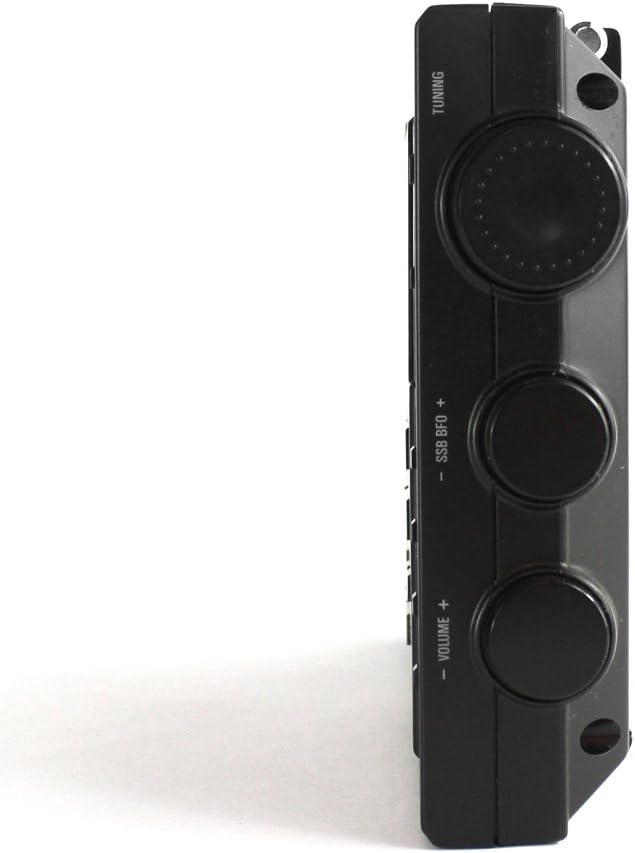

Figure 5: Top panel of the radio with tuning and volume controls.

2. Metody ladění

The PL-600 offers several ways to find your desired radio stations:

• Přímé ladění: Enter the frequency directly using the numeric keypad. Press DIRECT KEY IN, then the frequency digits, and finally ENTER.
• Ruční ladění: Použijte LADĚNÍ knob on the side of the radio to incrementally change the frequency.
• Scan Tuning (ATS - Auto Tuning Storage): Stiskněte tlačítko SKENOVAT button to automatically scan and store all listenable stations within the current band.
• Přednastavené ladění: Recall a stored station by navigating through memory pages and addresses.

3. Výběr pásma

Stiskněte tlačítko FM/MW/LW/SW button repeatedly to cycle through the available frequency bands:

• FM: Frequency Modulation (87-108 MHz)
• Dopoledne (MW): Amplitude Modulation / Medium Wave (522-1620 KHz)
• LW: Long Wave (100-519 KHz)
• SW: Shortwave (1711-29999 KHz)

4. Příjem v jednom postranním pásmu (SSB)

The PL-600 supports SSB reception, allowing you to listen to amateur radio and utility transmissions.

1. Select a Shortwave (SW) frequency.
2. Stiskněte tlačítko SSB button to activate SSB mode.
3. Použijte SSB BFO +/- knob (Beat Frequency Oscillator) to fine-tune the audio for clear voice reception.

5. Paměťové funkce

Rádio může uložit až 600 stanic.

• Uložení stanice: Tune to the desired frequency. Press PAMĚŤ, then select a memory page/address using the numeric keypad or tuning knob, and press ENTER uložit.
• Vyvolání stanice: Stiskněte PAMĚŤ, then enter the memory page/address, and press ENTER.

6. Budík a časovač vypnutí

• Nastavení budíku: Stiskněte tlačítko ČAS pak tlačítko TIMER A or TIMER B. Use the numeric keypad to set the alarm time and frequency.
• Časovač vypnutí: Když je rádio zapnuté, stiskněte POWER / SPÁNEK repeatedly to cycle through sleep timer durations (e.g., 120, 90, 60, 30, 15, 5 minutes). The radio will automatically turn off after the selected time.

7. Antenna Gain and Tone Control

On the side panel (refer to Figure 4), you will find switches for:

• ANT. GAIN: Adjusts antenna sensitivity. Use DX for distant stations, NORMÁLNÍ for standard reception, and MÍSTNÍ for strong local signals to prevent overload.
• TÓN: Přepíná mezi ZTROJNÁSOBIT a BASS to adjust audio output to your preference.

Údržba

1. Nabíjení baterie

The PL-600 features a built-in automatic battery charger for Ni-MH rechargeable batteries.

1. Ujistěte se, že jsou nainstalovány dobíjecí baterie.
2. Připojte AC adaptér k rádiu a elektrické zásuvce.
3. Stiskněte tlačítko NABÍT button (if available, or refer to the LCD indicator for charging status). The LCD will display charging status.
4. The charger has dual protection and automatic width control of constant current charging circuit. It detects peak voltage and sets charging time based on battery capacity.

Poznámka: For optimal battery life and faster charging, an external dedicated Ni-MH battery charger is often recommended.

2. Čištění

Wipe the radio with a soft, dry cloth. Do not use abrasive cleaners or solvents, as they may damage the finish.

3. Skladování

Pokud rádio skladujete delší dobu, vyjměte baterie, aby nedošlo k jejich vytečení. Skladujte na chladném a suchém místě mimo dosah přímého slunečního záření a extrémních teplot.

Odstraňování problémů

If you encounter issues with your Tecsun PL-600, please refer to the following common solutions:

• Bez napájení:
  • Zkontrolujte instalaci baterií a dbejte na správnou polaritu.
  • Replace depleted batteries with fresh ones.
  • If using AC adapter, ensure it is securely plugged into both the radio and the wall outlet.
• Poor Reception (AM/SW):
  • Úplně vytáhněte teleskopickou anténu.
  • Connect the external wire antenna (AN03) for improved Shortwave reception.
  • Upravte ANT. GAIN switch (DX/NORMAL/LOCAL) on the side of the radio.
  • Přemístěte rádio do otevřeného prostoru, mimo dosah elektronických zařízení, která by mohla způsobovat rušení.
  • For Shortwave, reception quality varies significantly with time of day and atmospheric conditions. Try listening at different times.
• Poor Reception (FM):
  • Extend and rotate the telescopic antenna for best signal.
• Zkreslený zvuk:
  • Upravte OBJEM.
  • Upravte TÓN switch (TREBLE/BASS) to your preference.
  • If using SSB, fine-tune with the SSB BFO +/- knoflík.
• Difficulty with Controls:
  • Zajistěte ZÁMEK switch is not engaged.
  • Refer to the "Operating Instructions" section for specific button functions.

Specifikace

Figure 6: Dimensions of the Tecsun PL-600 radio.

Záruka a podpora

For warranty information or technical support, please refer to the documentation provided with your purchase or contact Tecsun customer service. Keep your purchase receipt as proof of purchase.

You may also visit the official Tecsun webstránky pro další pomoc a aktualizované informace.
